Синтезатор DDS AD9910BSVZ Analog Devices

Описание

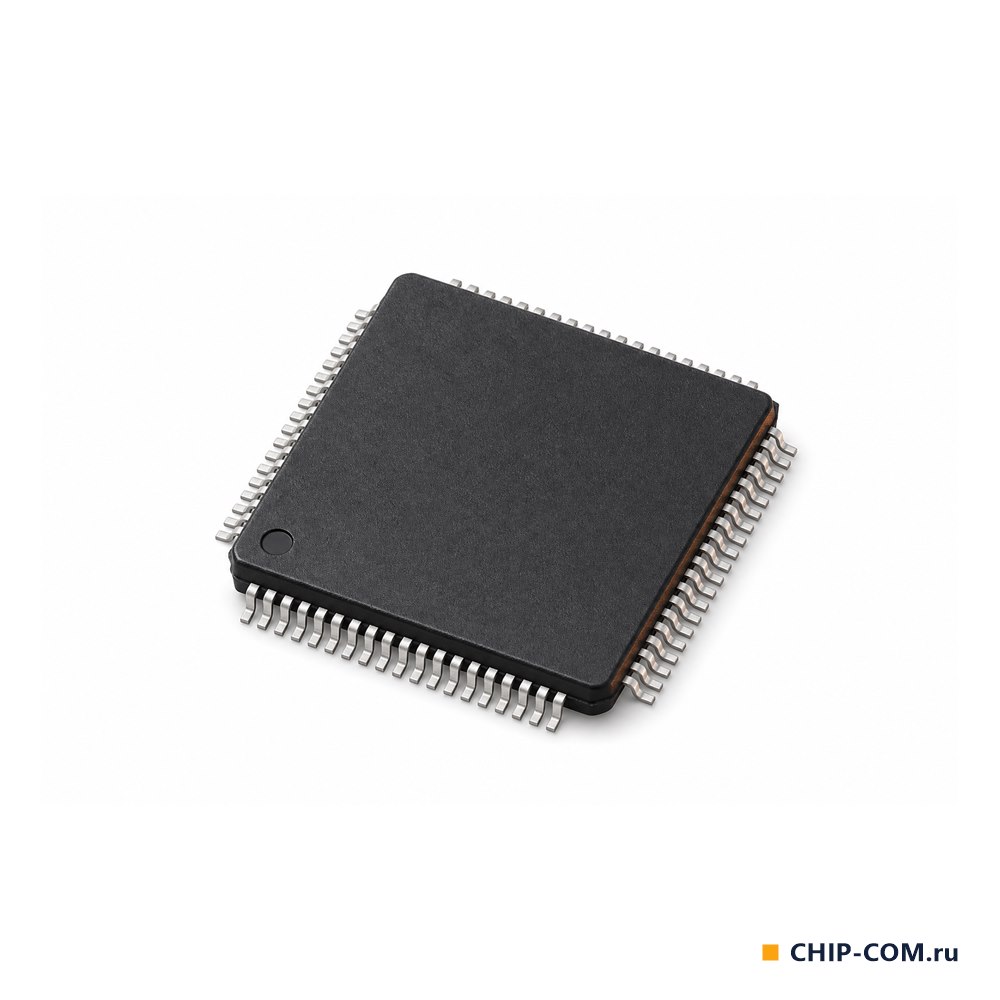

AD9910BSVZ — высокопроизводительный DDS-синтезатор Analog Devices со встроенным 14-разрядным ЦАП на 1 Гвыб/с. Корпус TQFP-100 с открытой площадкой.

• разрешение по частоте 0,23 Гц и лучше, фазовый шум не более -125 дБн/Гц на отстройке 1 кГц (несущая 400 МГц);
• SFDR более 80 дБ в узкой полосе;
• автоматические линейные и произвольные свипы частоты, фазы и амплитуды, 8 профилей;
• ОЗУ 1024 × 32 бита, умножитель опорной частоты на ФАПЧ;
• питание 1,8 и 3,3 В, температура от -40 до 85 °C.

Характеристики

Тип

Синтезатор DDS

Корпус

TQFP-100

Встроенное ОЗУ

1024 × 32 бита

Разрешение ЦАП, бит

14

Выходная частота, МГц

до 400

Напряжение питания, В

1,8 и 3,3

Профили частоты и фазы

8

Рабочая температура, °C

-40...85

Тактовая частота, Гвыб/с

1

Разрешение по частоте, Гц

0,23

Вес

32 г
