Операционный усилитель ADHV4702-1BCPZ Analog Devices

Описание

ADHV4702-1BCPZ — одноканальный высоковольтный прецизионный операционный усилитель Analog Devices. Работает от двухполярного питания ±12…±110 В или от несимметричного питания 24…220 В (напряжение VCC не выше 175 В). Скорость нарастания выходного сигнала типично 74 В/мкс, а при внешних входных ограничительных диодах — около 24 В/мкс; полоса малого сигнала типично 10 МГц.

• входной ток смещения не более 2 пА;
• напряжение смещения нуля не более 1 мВ, дрейф не более 2 мкВ/°C;
• КОСС типично 160 дБ, усиление без обратной связи типично 170 дБ;
• шум напряжения типично 8 нВ/√Гц на 10 кГц.

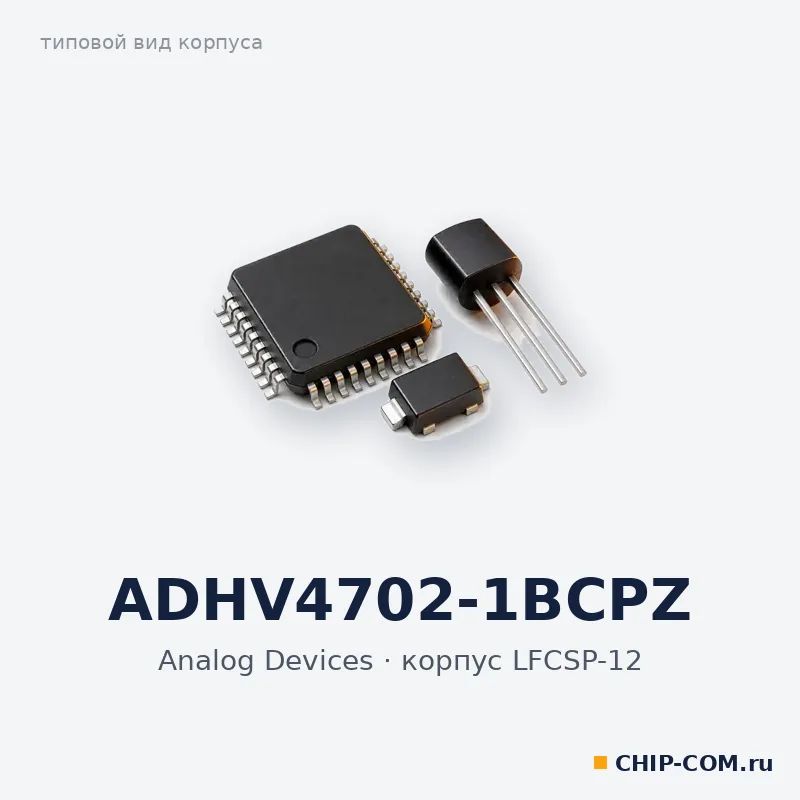

Корпус — 12-выводной LFCSP 7×7 мм для поверхностного монтажа, рабочая температура от −40 до 85 °C. Такой усилитель применяют там, где сигналы и питание выходят за пределы обычных операционных усилителей.

Характеристики

Корпус

LFCSP-12, 7×7 мм

КОСС, дБ

160 (типично)

Число каналов

1

Рабочая температура, °C

от −40 до 85

Скорость нарастания, В/мкс

74 (типично)

Напряжение смещения макс., мВ

1

Входной ток смещения макс., пА

2

Напряжение питания (двухполярное), В

±12…±110

Напряжение питания (несимметричное), В

24…220

Полоса пропускания малого сигнала, МГц

10 (типично)

Вес

17,375 г
