АЦП ADS1298IPAG Texas Instruments

Описание

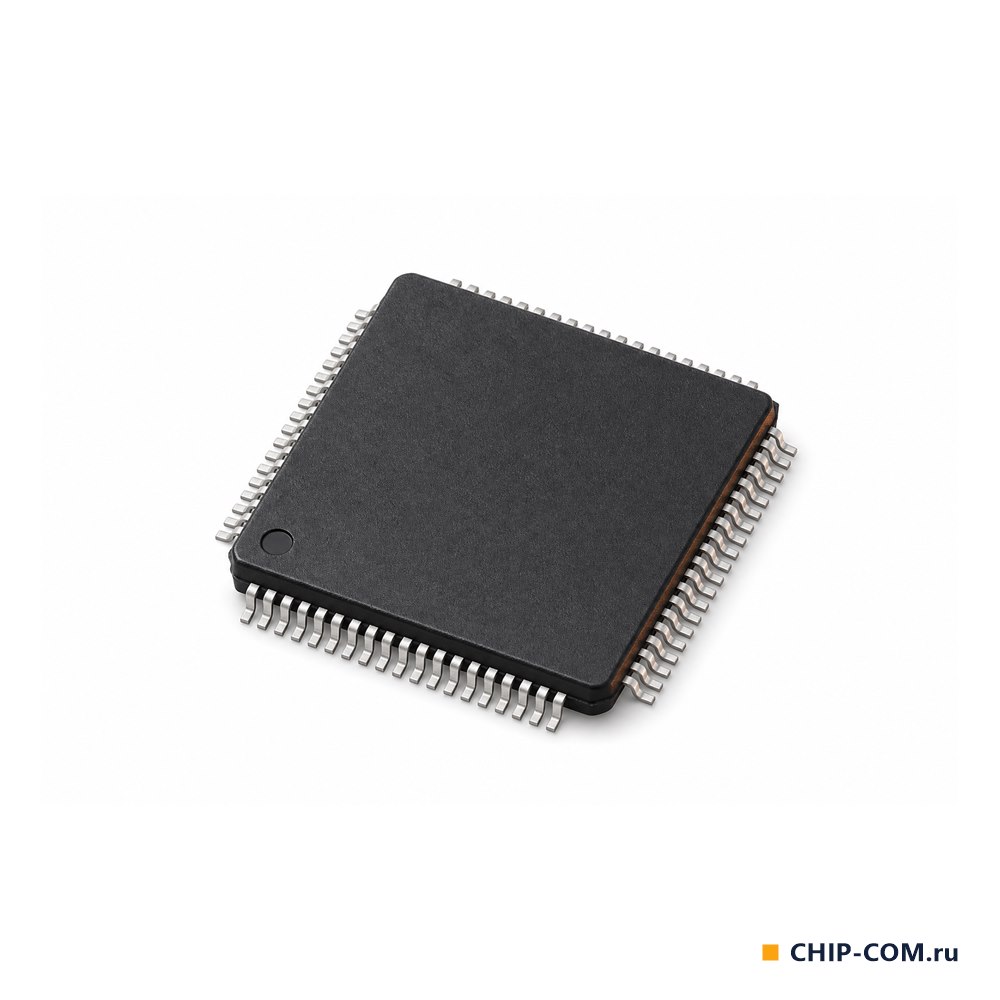

ADS1298IPAG — восьмиканальный 24-разрядный дельта-сигма АЦП с одновременной выборкой от Texas Instruments, объединяющий входные усилители с программируемым усилением, внутренний опорный источник и генератор. Корпус TQFP-64.

• восемь малошумящих усилителей, коэффициент усиления 1, 2, 3, 4, 6, 8 или 12;
• мощность 0,75 мВт на канал, скорость данных от 250 до 32 000 отсчётов в секунду;
• ослабление синфазного сигнала −115 дБ, входной ток смещения 200 пА;
• встроенные усилитель правой ноги, обнаружение обрыва электродов, формирование центральных терминалов Вилсона и детектирование стимулятора;
• аналоговое питание 2,7–5,25 В, цифровое 1,65–3,6 В.

Производитель ориентирует схему на медицинские ЭКГ и ЭЭГ. Интерфейс SPI, диапазон температур −40…+85 °C.

Характеристики

Тип

АЦП для биопотенциалов (ЭКГ/ЭЭГ), 8 каналов

Корпус

TQFP-64

Интерфейс

SPI

Усиление PGA

1, 2, 3, 4, 6, 8, 12

Разрядность, бит

24

Скорость данных, SPS

250–32000

Количество каналов

8

Цифровое питание, В

1,65–3,6

Аналоговое питание, В

2,7–5,25

Мощность на канал, мВт

0,75

Рабочая температура, °C

-40…85

Вес

44,928 г
