Изолированный усилитель AMC1311BDWV Texas Instruments

Описание

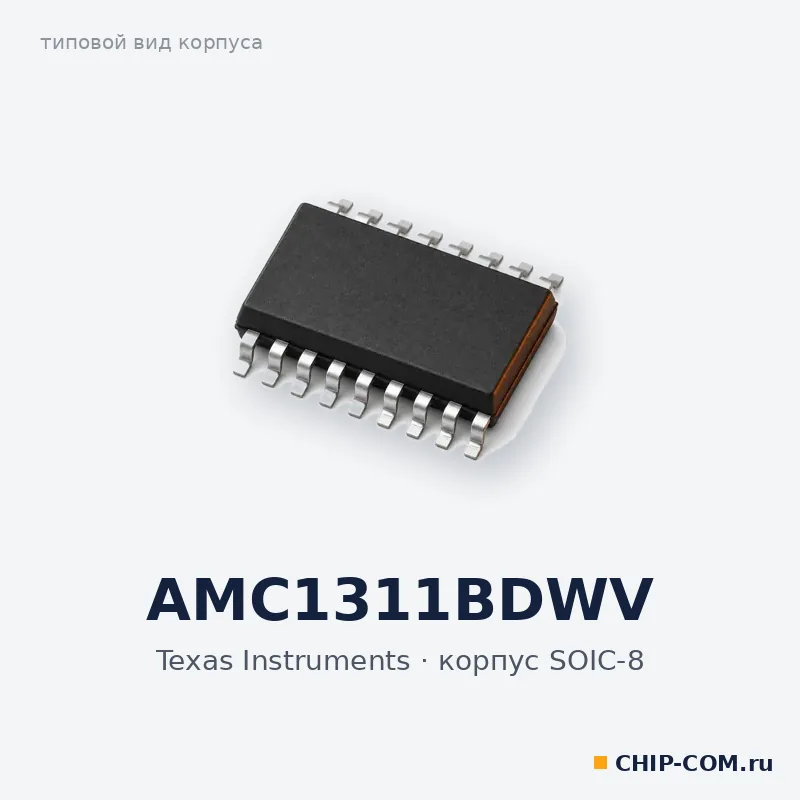

AMC1311BDWV — изолированный усилитель Texas Instruments с ёмкостным барьером, оптимизированный для измерения напряжения: вход с высоким импедансом и диапазоном 2 В, фиксированный коэффициент усиления 1, дифференциальный выход. Корпус SOIC-8 (широкий).

• усиленная изоляция до 5 кВ (среднеквадратичное значение), рабочее напряжение изоляции до 1500 В;
• версия B: смещение нуля до ±1,5 мВ, ошибка усиления до ±0,2 %, нелинейность до 0,04 %;
• питание 3,3 В на стороне высокого напряжения;
• рабочая температура для версии B −55…+125 °C;
• встроенное обнаружение пропадания питания высоковольтной стороны.

Вход рассчитан на подключение резистивных делителей и других высокоимпедансных источников, что удобно для изолированного измерения напряжения в замкнутых системах управления.

Характеристики

Тип

Изолированный усилитель (измерение напряжения)

Выход

Дифференциальный

Корпус

SOIC-8 (широкий)

Изоляция

Усиленная, 5000 В (RMS)

Входной диапазон, В

2 (размах)

Нелинейность макс., %

0,04

Коэффициент усиления

1

Смещение нуля макс., мВ

±1,5

Ошибка усиления макс., %

±0,2

Рабочая температура, °C

-55…125

Рабочее напряжение изоляции, В (RMS)

1500

Вес

0,634 г
