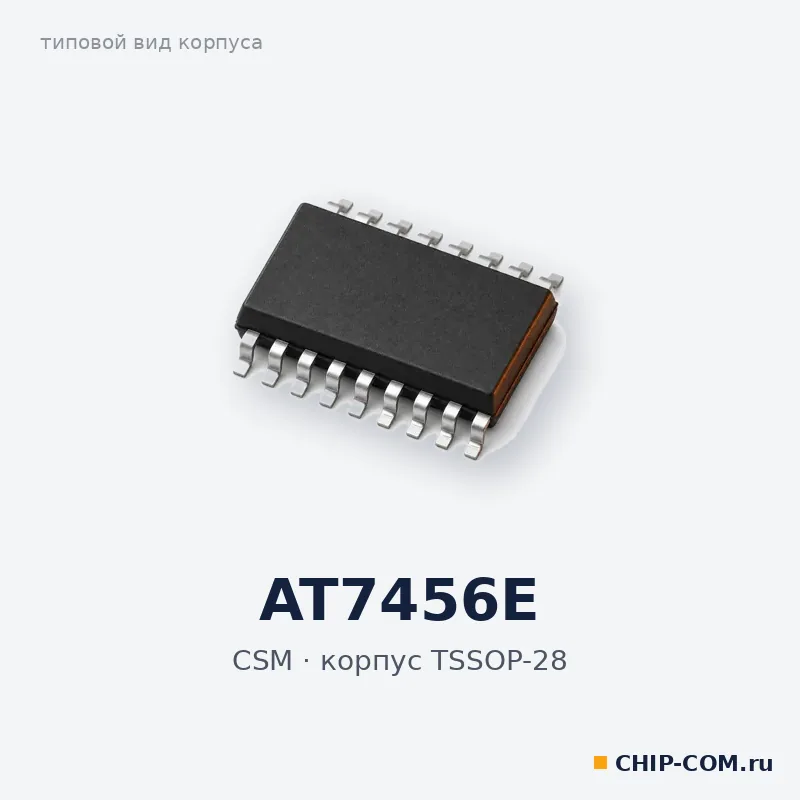

Микросхема AT7456E CSM
- Партномер (MPN)
- AT7456E
- Производитель
- CSM
- Корпус
- TSSOP-28
- Тип
- Микросхема
- Категория
- Товары
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры AT7456E
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
AT7456E — микросхема экранного меню (OSD), накладывающая символы на композитный видеосигнал PAL или NTSC. Выпускается в корпусе TSSOP-28 с открытой теплоотводящей площадкой, питается от 3,15 до 5,25 В (типовое 5 В), управляется по интерфейсу SPI.
- Входной видеосигнал: 0,5…1,2 В размаха
- Видеовыход: около 2 В размаха, полоса 6 МГц
- Тактовый вход 27 МГц с буферизованным выходом
- Выделение синхроимпульсов, раздельные выходы строчной и кадровой синхронизации
- Выход обнаружения потери синхронизации с открытым стоком
Характеристики
- Корпус
- TSSOP-28 с теплоотводящей площадкой
- Интерфейс
- SPI
- Назначение
- Экранное меню (OSD) для композитного видео
- Стандарты видео
- PAL, NTSC
- Тактовая частота
- 27 МГц
- Напряжение питания
- 3,15…5,25 В
