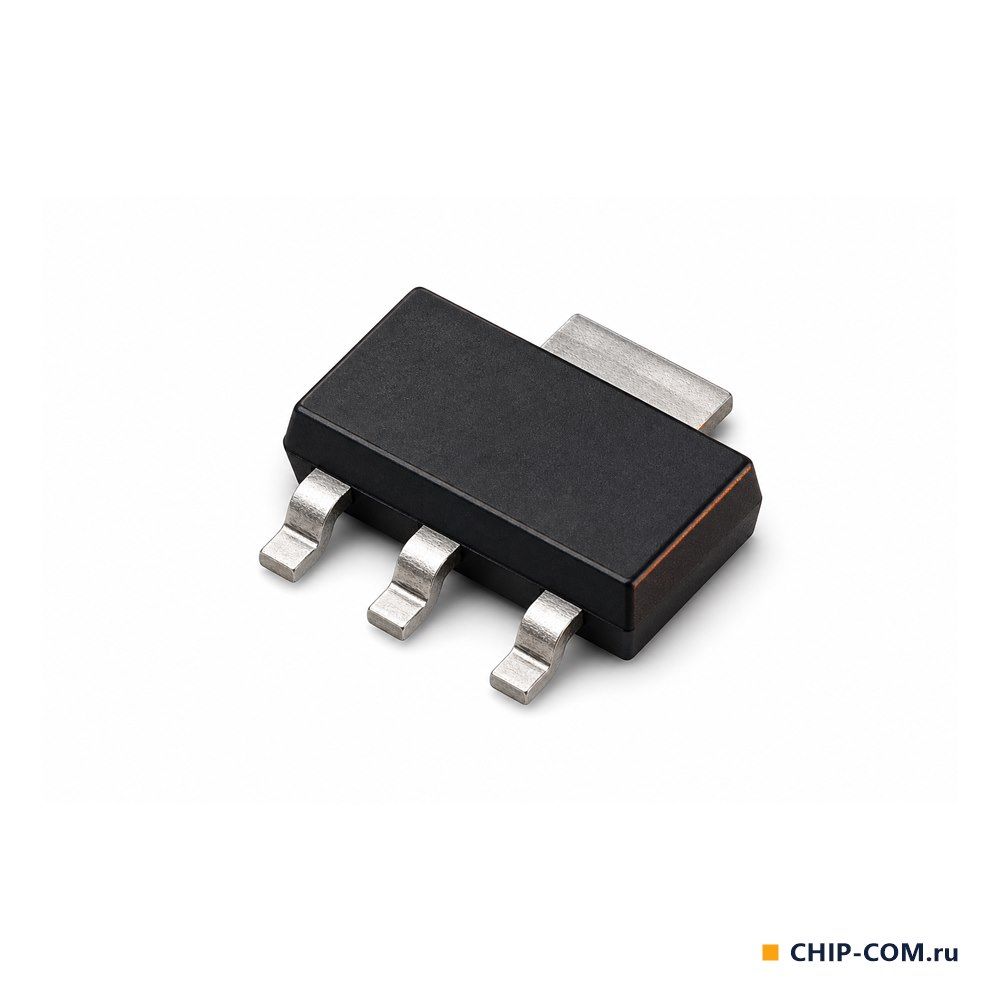

Диод BAW56LT1G onsemi
- Партномер (MPN)
- BAW56LT1G
- Производитель
- onsemi
- Корпус
- SOT-23
- Тип
- Диод
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры BAW56LT1G
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
BAW56LT1G — сдвоенный малосигнальный переключающий диод onsemi с общим анодом в трёхвыводном корпусе SOT-23. Два диода объединены общим анодом (вывод 3), катоды выведены на выводы 1 и 2; маркировка на корпусе — BAW56.
- максимальное обратное напряжение — 70 В;
- средний прямой ток — 200 мА, импульсный до 4 А;
- прямое падение до 1,25 В;
- время обратного восстановления — 6 нс;
- температура перехода до 150 °C, рассеиваемая мощность 0,225 Вт.
Два диода в одном корпусе экономят место на плате.
Характеристики
- Тип
- Сдвоенный малосигнальный диод
- Корпус
- SOT-23
- Обратный ток
- 2,5 мкА
- Схема включения
- 2 диода, общий анод
- Прямой ток средний
- 200 мА
- Рабочая температура
- –55…150 °C
- Рассеиваемая мощность
- 0,225 Вт
- Обратное напряжение макс.
- 70 В
- Время обратного восстановления
- 6 нс
- Прямое падение напряжения макс.
- 1,25 В
- Вес
- 0,016 г
