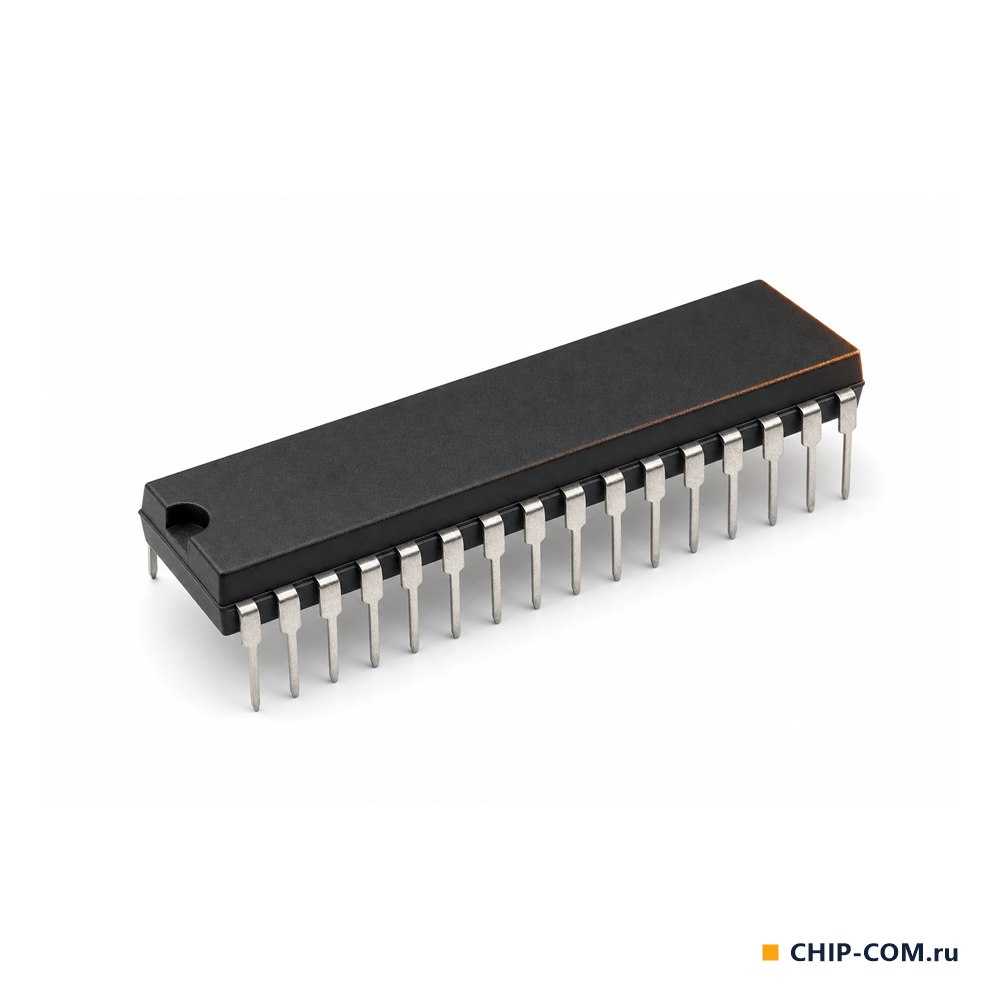

Логическая микросхема CD4022BE Texas Instruments
- Партномер (MPN)
- CD4022BE
- Производитель
- Texas Instruments
- Корпус
- PDIP-16
- Тип
- Логическая микросхема
- Категория
- Логика Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры CD4022BE
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
CD4022BE — счётчик Джонсона из четырёх ступеней с восемью декодированными выходами, то есть делитель на 8; Texas Instruments выпускает его в корпусе PDIP-16. Входы: тактовый (с триггером Шмитта, допускает сколь угодно медленные фронты), сброс и запрет счёта. При низком уровне на входе запрета счётчик продвигается на один шаг по положительному фронту такта; высокий уровень на сбросе обнуляет его.
Работа полностью статическая, типовая частота 10 МГц при VDD = 10 В, питание 3–18 В.
Характеристики
- Тип
- Счётчик Джонсона с дешифратором
- Корпус
- PDIP-16
- Тип выхода
- Двухтактный
- Число ступеней
- 4
- Напряжение питания, В
- 3–18
- Рабочая температура, °C
- –55…125
- Тактовая частота типовая, МГц
- 10 (VDD = 10 В)
- Число декодированных выходов
- 8
- Вес
- 0,161 г
