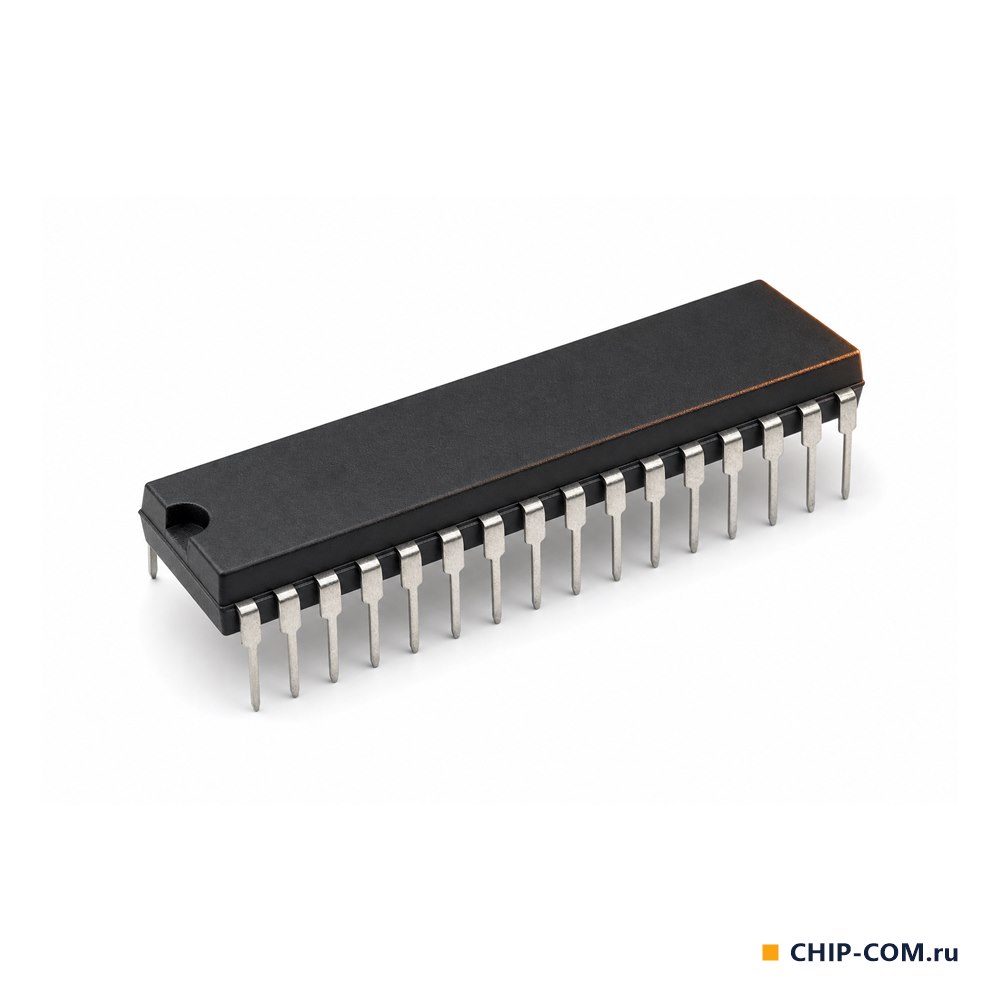

Логическая микросхема CD4502BE Texas Instruments
- Партномер (MPN)
- CD4502BE
- Производитель
- Texas Instruments
- Корпус
- DIP-16
- Тип
- Логическая микросхема
- Категория
- Логика Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры CD4502BE
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
CD4502BE — шесть инверторов-буферов с тремя состояниями выходов, Texas Instruments, корпус DIP-16. Высокий уровень на входе OUTPUT DISABLE переводит все выходы в высокоимпедансное состояние, поэтому их можно соединять на общую шину. Единица на входе INHIBIT при низком DISABLE сбрасывает все шесть выходов в ноль.
Выход тянет две стандартные TTL-нагрузки: ток 14,4 мА в низком состоянии и 2,4 мА в высоком. Ток потребления не более 120 мкА, питание 3–18 В.
Характеристики
- Тип
- Шинный буфер-инвертор, 3 состояния
- Корпус
- DIP-16
- Управление
- OUTPUT DISABLE, INHIBIT
- Число каналов
- 6
- Выходной ток IOH, мА
- –2,4
- Выходной ток IOL, мА
- 14,4
- Напряжение питания, В
- 3–18
- Рабочая температура, °C
- –55…125
- Ток потребления макс., мкА
- 120
- Вес
- 0,321 г
