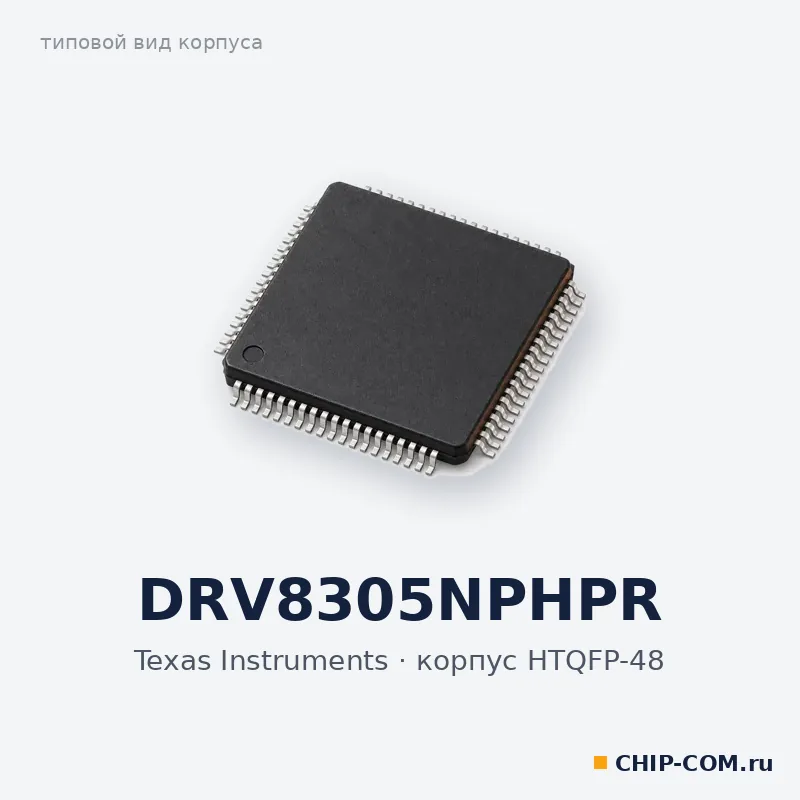

Микросхема DRV8305NPHPR Texas Instruments
- Партномер (MPN)
- DRV8305NPHPR
- Производитель
- Texas Instruments
- Корпус
- HTQFP-48
- Тип
- Микросхема
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры DRV8305NPHPR
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
DRV8305NPHPR — драйвер затворов для трёхфазных электроприводов от Texas Instruments в корпусе HTQFP-48 с теплоотводящей площадкой. Три полумостовых драйвера управляют N-канальными MOSFET верхнего и нижнего плеч, пиковые токи затвора — 1,25 А и 1 А, напряжение питания 4,4–45 В.
Регулируемая скорость нарастания для верхнего и нижнего ключей, зарядовый насос для работы с заполнением 100 %, три встроенных усилителя токовых шунтов и стабилизатор LDO на 50 мА с выбором 3,3 или 5 В. Управление 3-PWM или 6-PWM до 200 кГц либо одним PWM-сигналом, настройка и диагностика отказов — по SPI, предусмотрен сторожевой таймер для микроконтроллера. Рабочая температура −40…125 °C.
Характеристики
- Корпус
- HTQFP-48
- Число фаз
- 3
- Интерфейс
- SPI
- Управление
- 1xPWM, 3xPWM, 6xPWM
- Архитектура
- драйвер затворов
- Встроенный LDO
- 50 мА, 3,3 или 5 В
- Частота PWM (макс.), кГц
- 200
- Напряжение питания, В
- 4,4–45
- Пиковый ток затвора, А
- 1,25 / 1
- Рабочая температура, °C
- −40…125
- Вес
- 1,481 г
