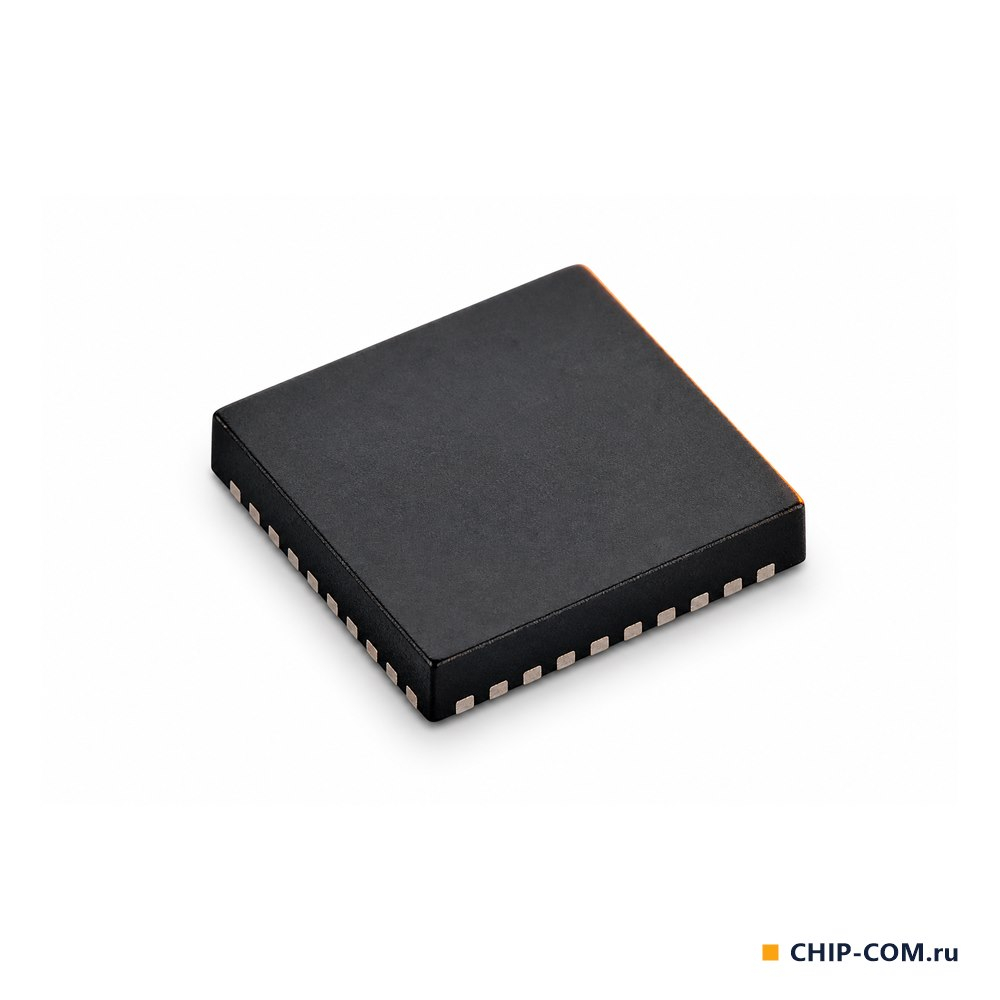

Микросхема DRV8434RGER Texas Instruments
- Партномер (MPN)
- DRV8434RGER
- Производитель
- Texas Instruments
- Корпус
- VQFN-24
- Тип
- Микросхема
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры DRV8434RGER
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
DRV8434RGER — драйвер шагового двигателя Texas Instruments в корпусе VQFN-24 с двумя N-канальными H-мостами и индексатором микрошага до 1/256. Управляется входами STEP/DIR, питание 4,5–48 В, номинальный выходной ток 2,5 А (эффективный 1,8 А), суммарное сопротивление открытых ключей — 330 мОм при 24 В и 25 °C.
Датчик тока встроен, внешние резисторы не нужны, точность полного тока ±4 %. Доступны режимы спада тока Smart tune, медленный и смешанный, настраиваемое время выключения при ШИМ-ограничении 7, 16, 24 или 32 мкс. Ток в спящем режиме — 2 мкА, температурный диапазон −40…125 °C.
Характеристики
- Корпус
- VQFN-24
- Микрошаг
- до 1/256
- Интерфейс
- STEP/DIR
- Режимы спада
- Smart tune, медленный, смешанный
- Полный ток шкалы, А
- 2,5
- Число полных мостов
- 2
- Напряжение питания, В
- 4,5–48
- Рабочая температура, °C
- −40…125
- Сопротивление HS + LS, мОм
- 330
- Ток в спящем режиме, мкА
- 2
- Вес
- 1,125 г
