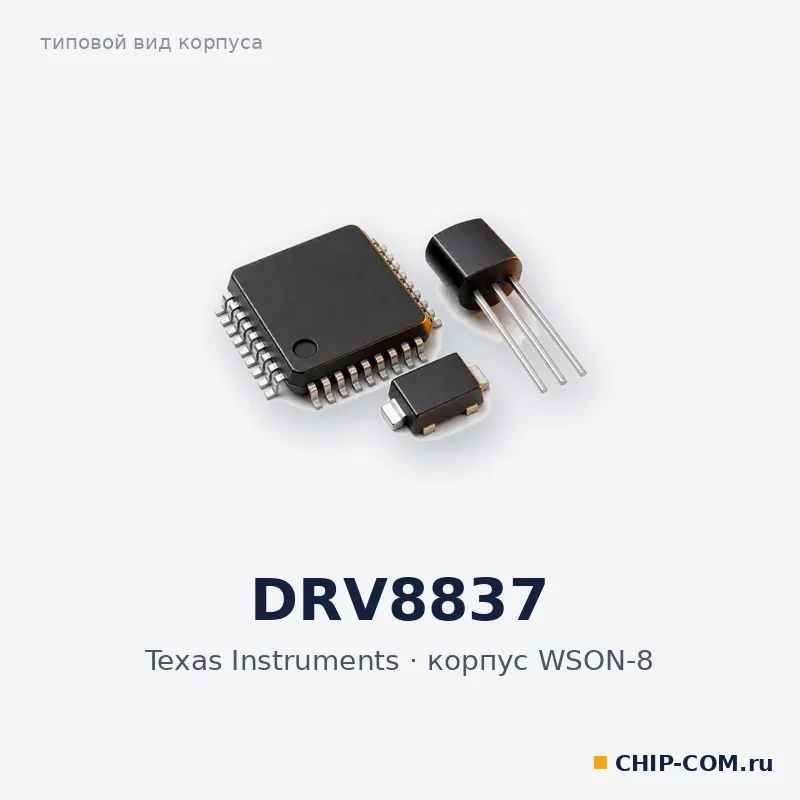

Микросхема DRV8837 Texas Instruments
- Партномер (MPN)
- DRV8837
- Производитель
- Texas Instruments
- Корпус
- WSON-8
- Тип
- Микросхема
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры DRV8837
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
DRV8837 — драйвер одного H-моста Texas Instruments для двигателя постоянного тока или другой нагрузки, например соленоида. Исполнен в корпусе WSON-8 размером 2×2 мм с термопрокладкой. Сопротивление открытых ключей верхнего и нижнего плеча в сумме — 280 мОм, максимальный ток — 1,8 А.
Вход PWM с выводами IN1 и IN2; в близкой модели DRV8838 вместо них используются PH и EN. Питание двигателя VM — 0–11 В, питание логики VCC — 1,8–7 В. Вывод nSLEEP переводит устройство в режим сна с током не более 120 нА, рабочая температура −40…85 °C.
Характеристики
- Корпус
- WSON-8, 2×2 мм
- Управление
- PWM (IN1, IN2)
- Максимальный ток, А
- 1,8
- Ток во сне (макс.), нА
- 120
- Число полных мостов
- 1
- Напряжение логики VCC, В
- 1,8–7
- Рабочая температура, °C
- −40…85
- Сопротивление HS + LS, мОм
- 280
- Напряжение двигателя VM, В
- 0–11
- Вес
- 0,236 г
