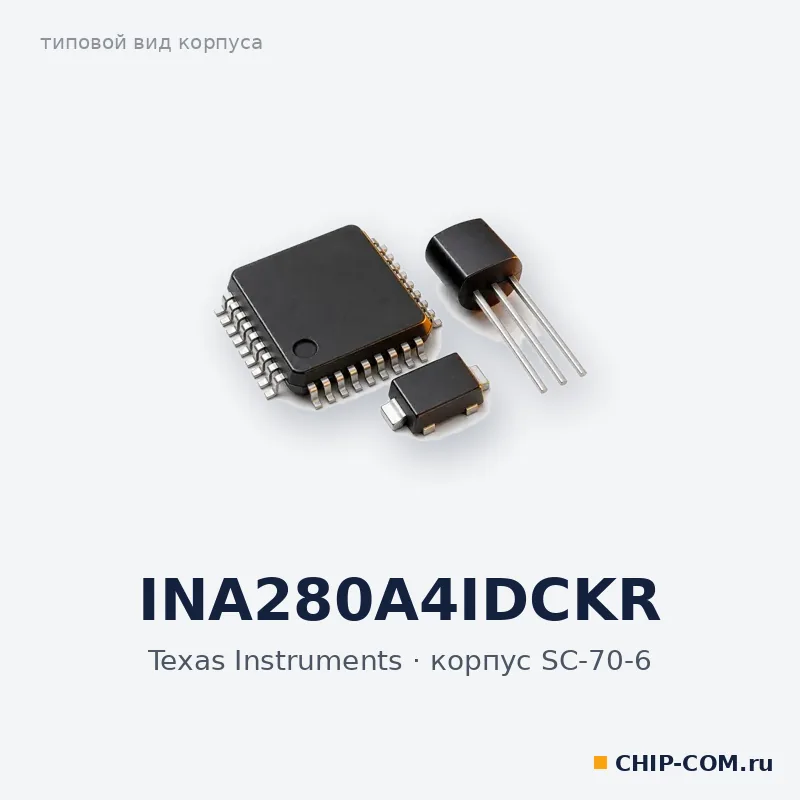

Усилитель датчика тока INA280A4IDCKR Texas Instruments

Описание

INA280A4IDCKR — усилитель датчика тока Texas Instruments из семейства INA280 с фиксированным усилением 200 В/В в компактном корпусе SC-70-6, занимающем на плате всего 2,0 × 2,1 мм. Измеряет падение напряжения на шунте при синфазном напряжении от 2,7 до 120 В.

• смещение нуля не более ±150 мкВ, ошибка усиления не более ±0,5%;
• КОСС по постоянному току не менее 120 дБ;
• питание от 2,7 до 20 В, ток потребления типовой 370 мкА;
• скорость нарастания 2 В/мкс;
• рабочие температуры от −40 до +125 °C.

Скорость и точность позволяют использовать усилитель и для быстрой защиты по току.

Характеристики

Тип

Усилитель датчика тока

Корпус

SC-70-6

КОСС мин., дБ

120

Число каналов

1

Напряжение питания, В

2,7…20

Ошибка усиления макс., %

0,5

Рабочая температура, °C

−40…+125

Синфазное напряжение, В

2,7…120

Смещение нуля макс., мкВ

150

Коэффициент усиления, В/В

200

Скорость нарастания, В/мкс

2

Вес

1,747 г
