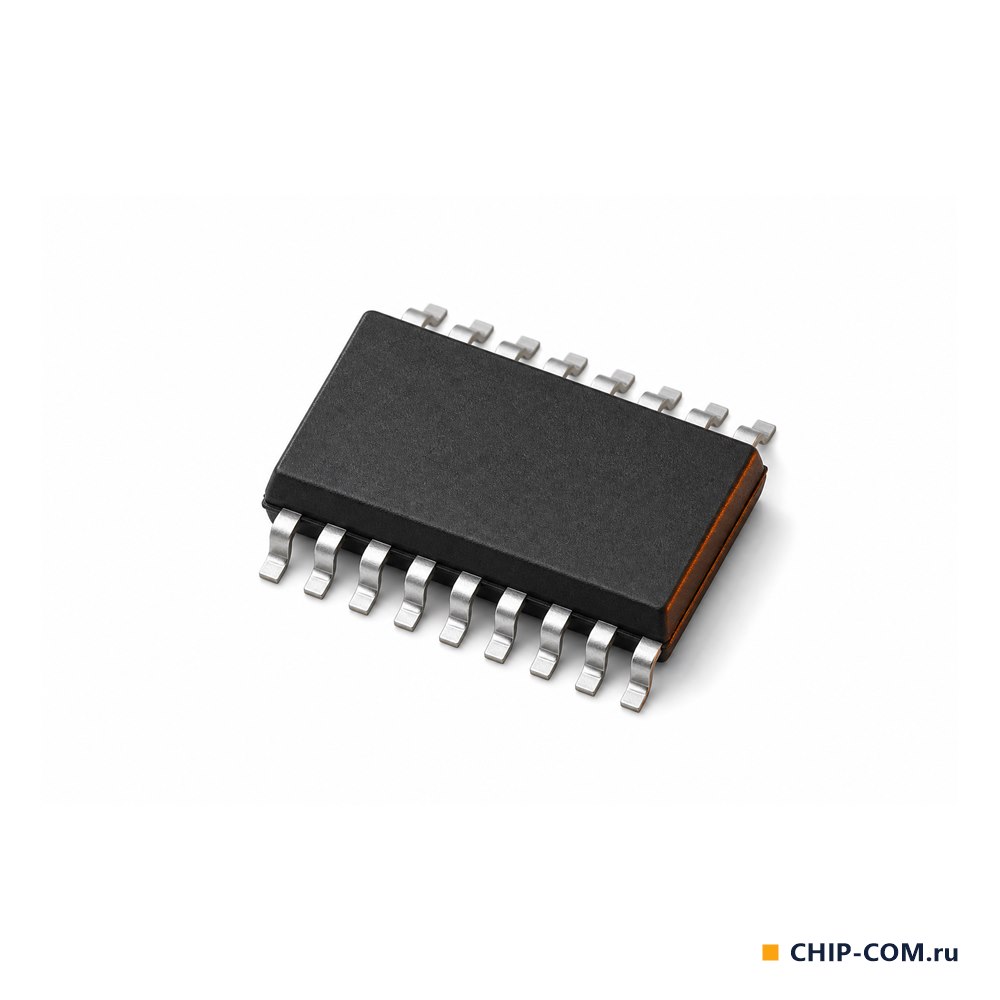

Интерфейсная микросхема ISO1540D Texas Instruments

Описание

ISO1540D — двунаправленный изолятор интерфейса I²C от Texas Instruments. Линии данных и тактирования разделены ёмкостным барьером на диоксиде кремния, работа возможна на частоте до 1 МГц при питании от 3 до 5.5 В.

• изоляция 2500 В (среднекв.) в течение минуты по UL 1577 и 4242 В (пик) по DIN EN IEC 60747-17;
• устойчивость к синфазным импульсам ±50 кВ/мкс (типично);
• выходы с открытым стоком: ток нагрузки 3.5 мА на первой стороне и 35 мА на второй;
• защита от ESD 4 кВ на всех выводах и 8 кВ на выводах шины, температура от −40 до 125 °C.

Совместно с изолированным источником питания микросхема блокирует высокое напряжение и разделяет земли.

Характеристики

Тип

Двунаправленный изолятор I²C

Защита от ESD

4 кВ на всех выводах, 8 кВ на шине

Ток выхода, мА

3.5 (сторона 1), 35 (сторона 2)

Число каналов

2 (SDA, SCL)

Напряжение питания, В

3…5.5

Рабочая температура, °C

−40…125

Изоляция (1 мин, среднекв.), В

2500

Помехоустойчивость CMTI, кВ/мкс

50 (типично), не менее 25

Пиковое напряжение изоляции, В

4242

Скорость передачи макс., Мбит/с

1

Вес

0,737 г
