Линейный стабилизатор напряжения L7805CV STMicroelectronics

Описание

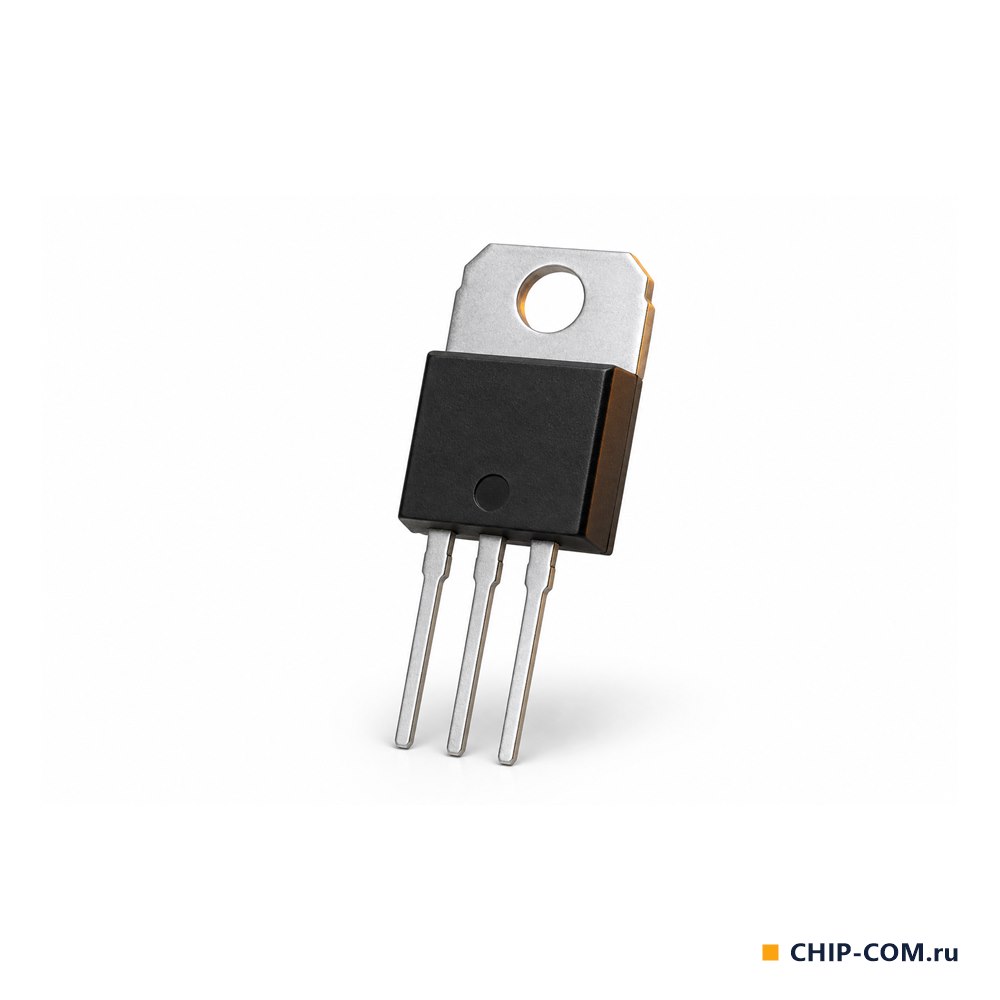

L7805CV — трёхвыводной стабилизатор положительного напряжения на фиксированные 5 В из серии L78 производства STMicroelectronics, в корпусе TO-220. Исполнение C даёт выход 4,8–5,2 В (±4 %) при 25 °C; во всём диапазоне нагрузки до 1 А и входных напряжений 7–18 В выход остаётся в пределах 4,75–5,25 В. Ток нагрузки до 1,5 А, пиковый ток типично 2,2 А.

• Максимальное входное напряжение 35 В; минимальная разница вход-выход (dropout) типично 2 В при токе 1 А.
• Ток собственного потребления при 25 °C — не более 8 мА.
• Подавление пульсаций питания не хуже 62 дБ (на 120 Гц, вход 8–18 В).
• Защиты: тепловая, от короткого замыкания и по области безопасной работы выходного транзистора.

Тепловое сопротивление корпуса TO-220: 5 °C/Вт до корпуса и 50 °C/Вт до окружающей среды, поэтому при заметной мощности стабилизатор крепят на радиатор.

Характеристики

Тип

Линейный стабилизатор, фиксированный

Корпус

TO-220

Полярность

Положительная

Выходной ток макс., А

1,5

Выходное напряжение, В

5

Подавление пульсаций, дБ

62 мин.

Ток потребления макс., мА

8

Входное напряжение макс., В

35

Падение напряжения вход-выход, В

2 тип. (1 А)

Допуск выходного напряжения (25 °C)

±4 %

Вес

0,079 г
