Микросхема LM2990T-5.0/NOPB Texas Instruments

Описание

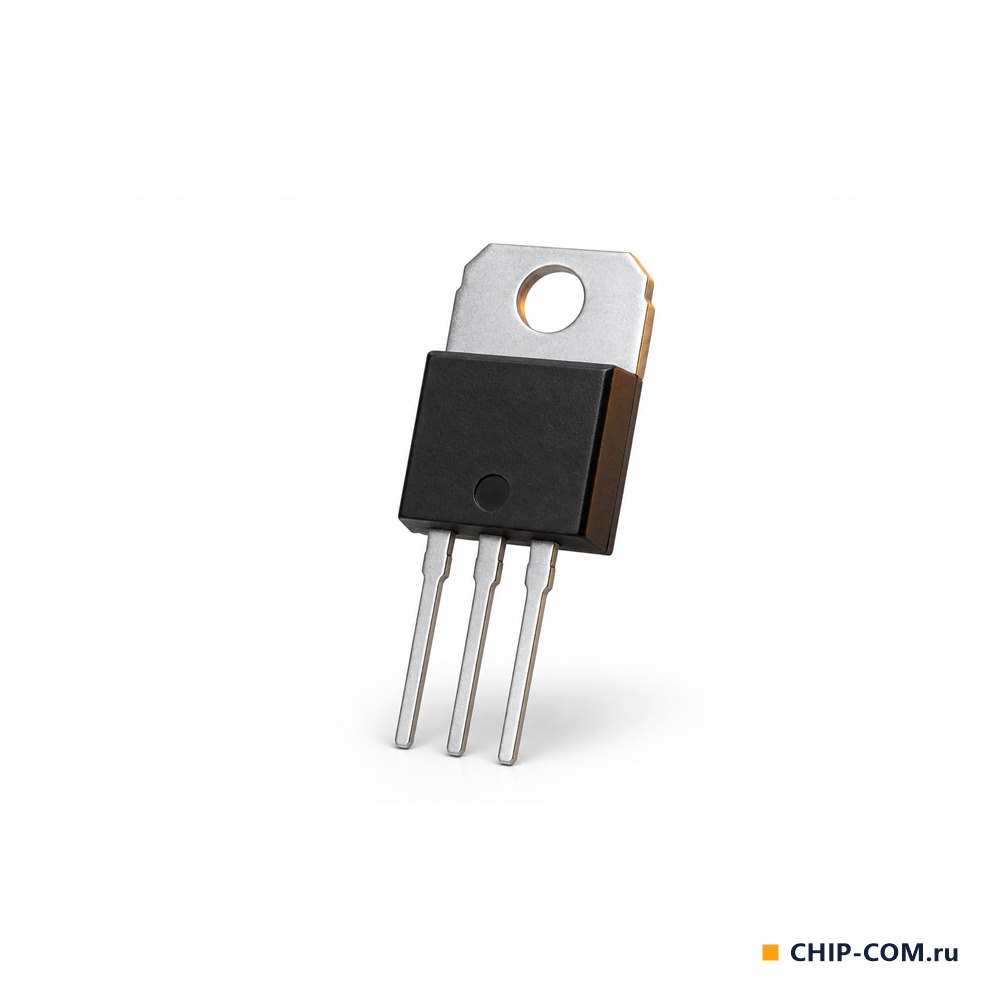

LM2990T-5.0/NOPB — стабилизатор отрицательного напряжения минус 5 В от Texas Instruments в выводном корпусе TO-220. Максимальный выходной ток — больше 1 А, при такой нагрузке на стабилизаторе остаётся в среднем 0,6 В, а в наихудшем случае не более 1 В.

• ток покоя около 1 мА при токе нагрузки 1 А и разности вход-выход выше 3 В;
• точность выходного напряжения — 5% при любых нагрузках и температурах;
• защита от короткого замыкания и тепловое отключение с гистерезисом.

Входное напряжение семейства LM2990 — от −26 до −6 В. Для устойчивой работы нужен выходной конденсатор не менее 10 мкФ. Температура перехода — от −40 до 125 °C.

Характеристики

Тип

Линейный стабилизатор отрицательного напряжения

Корпус

TO-220

Ток покоя при 1 А, мА

1

Выходное напряжение, В

-5

Температура перехода, °C

-40…125

Максимальный выходной ток, А

1

Выходной конденсатор мин., мкФ

10

Точность выходного напряжения, %

5

Падение напряжения при 1 А, типовое, В

0,6

Вес

1,500 г
