Драйвер светодиодов LP5030 Texas Instruments

Описание

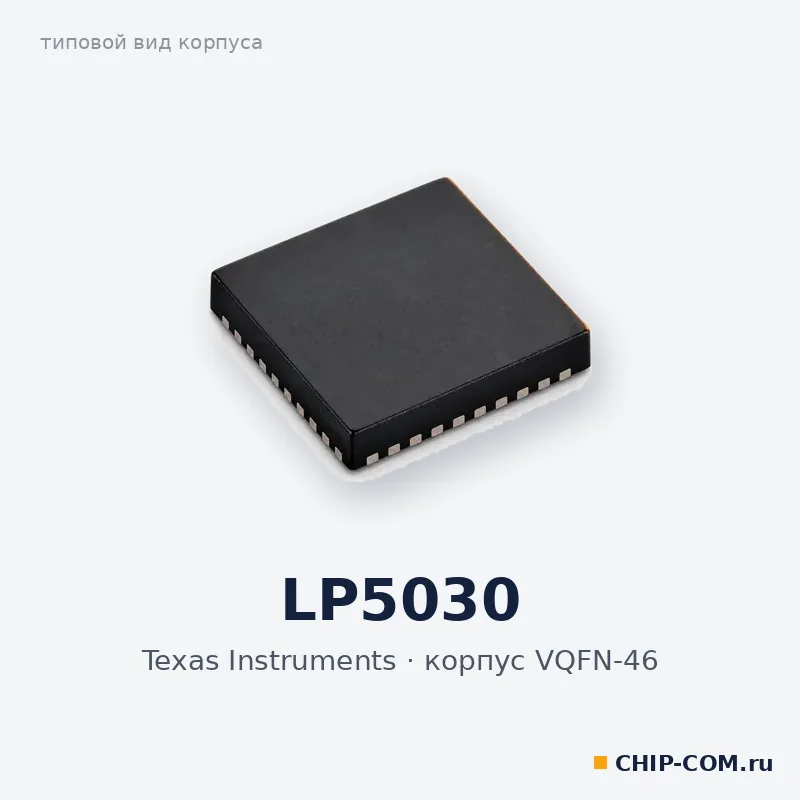

LP5030 — 30-канальный драйвер светодиодов Texas Instruments со стоками постоянного тока и управлением по I2C, корпус VQFN-46 (6 × 5 мм). Питание — 2,7…5,5 В, выводы EN, SDA и SCL совместимы с уровнями 1,8, 3,3 и 5 В.

• до 35 мА на канал при напряжении питания от 3,3 В, до 25,5 мА во всём диапазоне; расхождение между каналами и между микросхемами — ±5 %;
• 12-разрядный ШИМ 29 кГц на каждом канале;
• три программируемых банка RGB, независимые регистры цвета и яркости;
• линейная или логарифмическая шкала яркости;
• ток в режиме отключения — до 1 мкА, в режиме энергосбережения — до 12 мкА.

Температурный диапазон — от −40 до +125 °C.

Характеристики

Корпус

VQFN-46

Интерфейс

I2C

Число каналов

30

Ток на канал, мА

35

Частота ШИМ, кГц

29

Разрядность ШИМ, бит

12

Входное напряжение, В

2,7…5,5

Рабочая температура, °C

−40…+125

Ток в отключении макс., мкА

1

Вес

0,735 г
