Логическая микросхема SN54HC273J Texas Instruments
- Партномер (MPN)
- SN54HC273J
- Производитель
- Texas Instruments
- Корпус
- CDIP-20
- Тип
- Логическая микросхема
- Категория
- Логика Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры SN54HC273J
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание

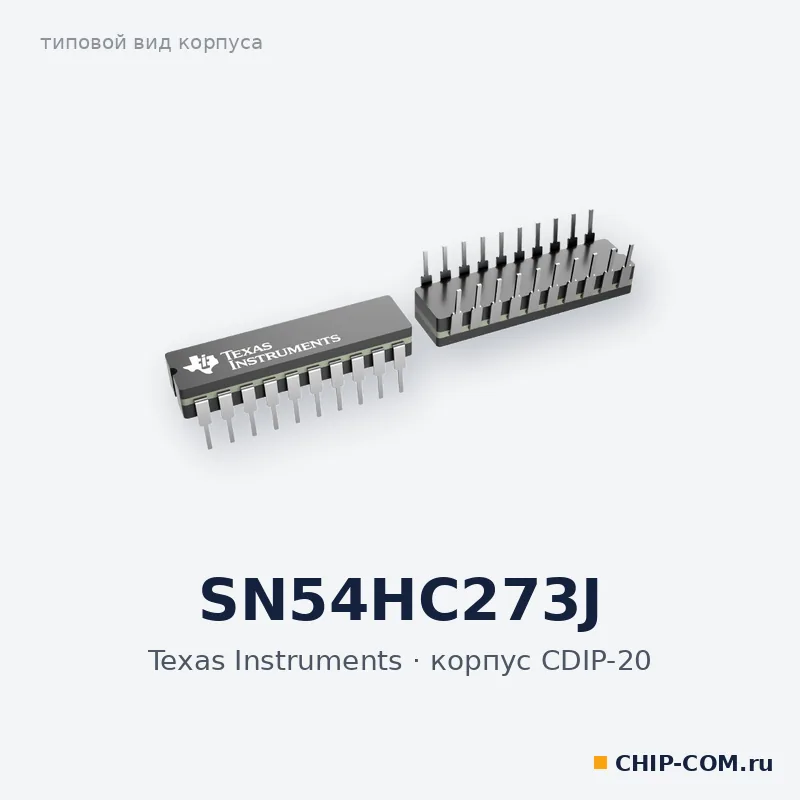

SN54HC273J — восьмиразрядный D-триггер с прямым сбросом (CLR) серии HC производства Texas Instruments в керамическом корпусе CDIP-20. Запись данных на выходы Q происходит по положительному перепаду тактового импульса, у каждого триггера свой вход данных, выходы однофазные.
Напряжение питания 2–6 В, выход при 5 В нагружается током ±4 мА и тянет до 10 нагрузок LSTTL, потребляемый ток не более 80 мкА, входной ток не более 1 мкА, типовая задержка 12 нс. Военный температурный диапазон от −55 до +125 °C.
Характеристики
- Серия
- HC
- Корпус
- CDIP-20
- Функция
- Восьмиразрядный D-триггер со сбросом
- Входной ток макс.
- 1 мкА
- Типовая задержка
- 12 нс
- Выходной ток при 5 В
- ±4 мА
- Напряжение питания
- 2–6 В
- Рабочая температура
- −55…+125 °C
- Ток потребления макс.
- 80 мкА
- Вес
- 11 г
