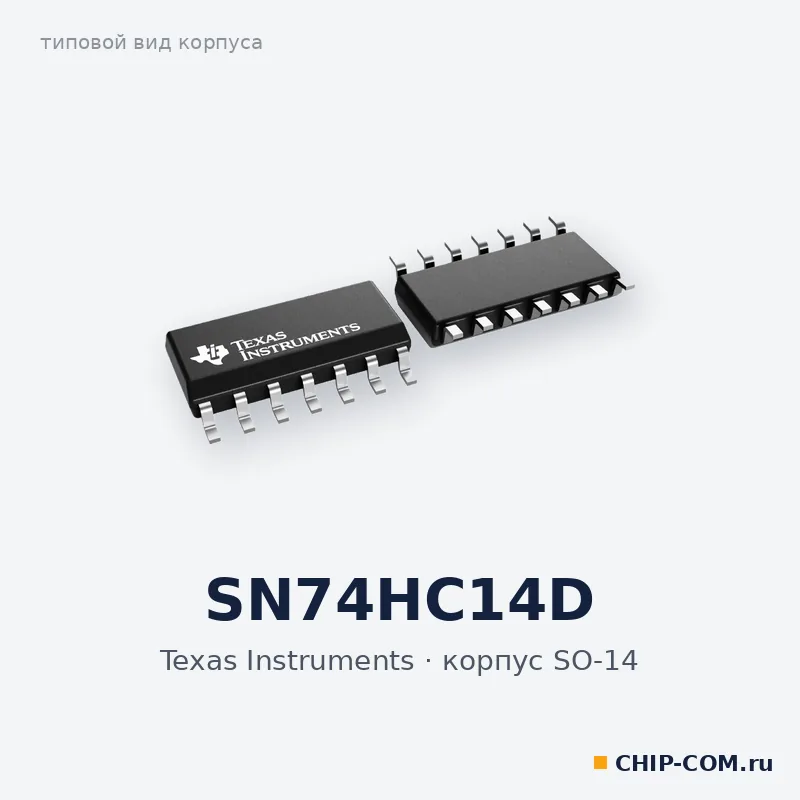

Логическая микросхема SN74HC14D Texas Instruments
- Партномер (MPN)
- SN74HC14D
- Производитель
- Texas Instruments
- Корпус
- SO-14
- Тип
- Логическая микросхема
- Категория
- Логика Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры SN74HC14D
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
SN74HC14D — шесть инверторов с триггерами Шмитта на входах в корпусе SO-14, серия HC от Texas Instruments. Гистерезис входов позволяет формировать чёткий выходной сигнал из медленно меняющихся или зашумлённых входных.
- напряжение питания — от 2 до 6 В;
- буферизованные входы;
- нагрузочная способность — до 10 входов LSTTL;
- ток потребления — не более 20 мкА;
- рабочая температура от −40 до +85 °C.
По сравнению с логикой LSTTL серия HC потребляет значительно меньше энергии. Выходной ток составляет ±4 мА.
Характеристики
- Тип
- Шестикратный инвертор с триггером Шмитта
- Серия
- HC
- Корпус
- SO-14
- Тип входа
- Триггер Шмитта
- Выходной ток IOL/IOH, мА
- 4 / −4
- Количество элементов
- 6
- Напряжение питания, В
- 2…6
- Рабочая температура, °C
- −40…+85
- Ток потребления макс., мкА
- 20
- Вес
- 0,074 г
