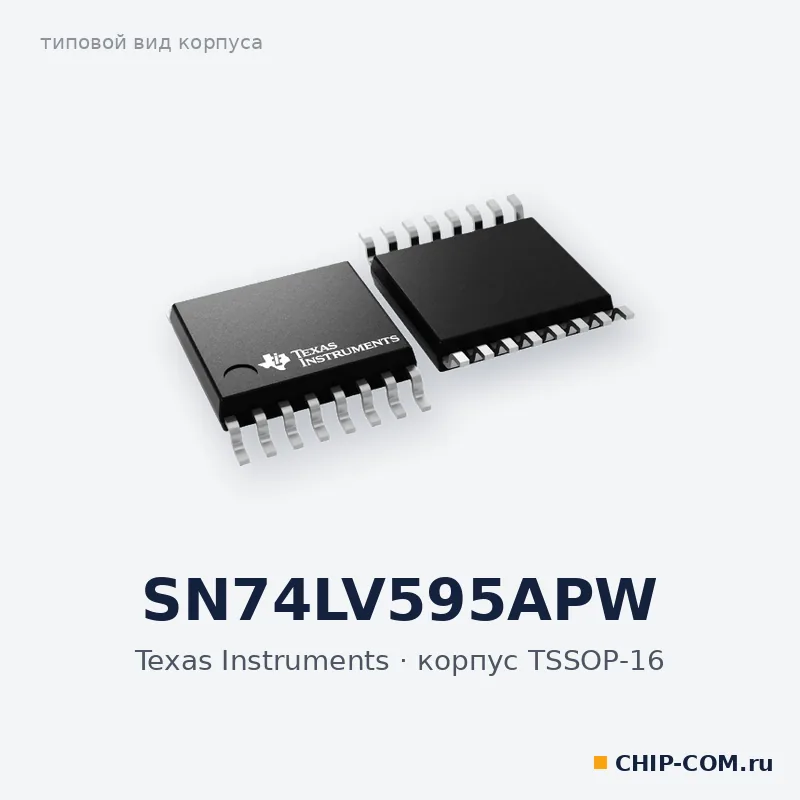

Логическая микросхема SN74LV595APW Texas Instruments
- Партномер (MPN)
- SN74LV595APW
- Производитель
- Texas Instruments
- Корпус
- TSSOP-16
- Тип
- Логическая микросхема
- Категория
- Логика Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры SN74LV595APW
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
SN74LV595APW — 8-разрядный сдвиговый регистр с последовательным входом и параллельными выходами и выходным регистром-защёлкой от Texas Instruments, в корпусе TSSOP-16. Сдвиговый и выходной регистры тактируются положительным фронтом, есть прямой сброс.
- Питание от 2 до 5,5 В, возможна работа смешанных уровней на всех портах
- Задержка распространения не более 7,1 нс при 5 В
- Выходы с тремя состояниями, ток до ±16 мА
- Поддержка горячего подключения и режима частичного отключения питания (Ioff)
Каскадируемые регистры удобны для расширения числа выходов микроконтроллера: светодиоды, семисегментные индикаторы, реле.
Характеристики
- Корпус
- TSSOP-16
- Семейство
- LV-A
- Тип выхода
- Три состояния
- Разрядность
- 8
- Конфигурация
- Последовательный вход, параллельные выходы
- Выходной ток макс., мА
- ±16
- Напряжение питания, В
- 2…5,5
- Тактовая частота, МГц
- 95
- Рабочая температура, °C
- −40…+125
- Ток потребления макс., мкА
- 20
- Вес
- 0,161 г
