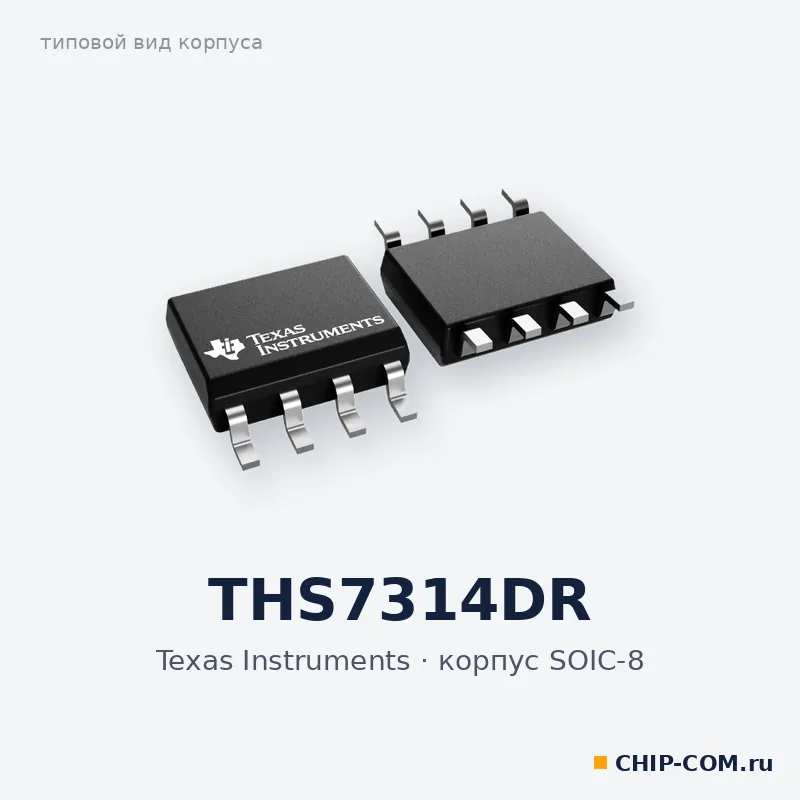

Видеоусилитель THS7314DR Texas Instruments
- Партномер (MPN)
- THS7314DR
- Производитель
- Texas Instruments
- Корпус
- SOIC-8
- Тип
- Видеоусилитель
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры THS7314DR
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
THS7314DR — трёхканальный видеоусилитель Texas Instruments с встроенными фильтрами нижних частот пятого порядка (Баттерворта) для сигналов стандартной чёткости: CVBS, S-Video, YPbPr 480i/576i, RGB. Корпус SOIC-8.
Полоса фильтра по уровню −3 дБ 8,5 МГц, неравномерность −1 дБ до 7 МГц, затухание 47 дБ на 27 МГц, встроенное усиление 6 дБ (2 В/В). Однополярное питание 3–5 В, ток покоя 16 мА при 3,3 В, выход в пределах 100 мВ от шин, нагрузка до двух линий 75 Ом, дифференциальное усиление и фаза 0,1% / 0,1°. Вход допускает связь по постоянному току или через конденсатор с фиксацией уровня синхроимпульса.
Характеристики
- Корпус
- SOIC-8
- Усиление
- 6 дБ (2 В/В)
- Число каналов
- 3
- Ток при 3,3 В, мА
- 16
- Температура, °C
- −40…+85
- Порядок фильтра
- 5
- Напряжение питания, В
- 2,85…5,5
- Дифференциальная фаза, °
- 0,1
- Полоса по уровню −3 дБ, МГц
- 8,5
- Дифференциальное усиление, %
- 0,1
- Вес
- 0,150 г
