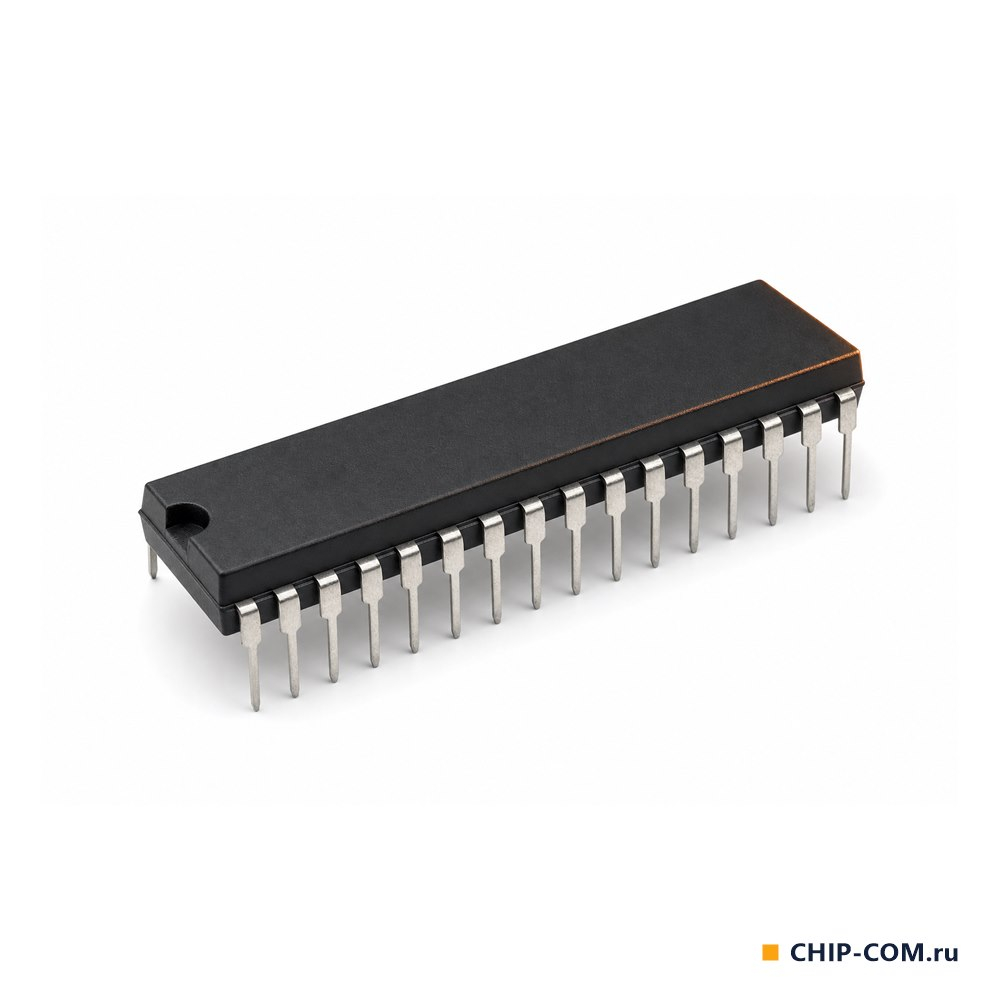

Микросхема TL494IN Texas Instruments
- Партномер (MPN)
- TL494IN
- Производитель
- Texas Instruments
- Корпус
- DIP-16
- Тип
- Микросхема
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры TL494IN
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
TL494IN — ШИМ-контроллер для импульсных источников питания в корпусе DIP-16 из семейства TL494 компании Texas Instruments. На одном кристалле собраны два усилителя ошибки, регулируемый генератор, компаратор управления паузой, триггер управления выходами и встроенный источник опорного напряжения 5 В с точностью 5 %.
- свободные выходные транзисторы с током до 200 мА на втекание или вытекание;
- выбор однотактной или двухтактной работы выходным управлением;
- защита от двойного импульса на любом из выходов;
- регулируемая мёртвая пауза и возможность синхронизации.
Исполнение с индексом I рассчитано на диапазон температур от –40 до 85 °C.
Характеристики
- Тип
- ШИМ-контроллер
- Корпус
- DIP-16
- Топологии
- Повышающая, понижающая, обратноходовая, двухтактная, SEPIC
- Режим управления
- По напряжению
- Усилителей ошибки
- 2
- Опорное напряжение, В
- 5 (точность 5 %)
- Рабочая температура, °C
- –40…85
- Ток выходных транзисторов, мА
- до 200
- Макс. коэффициент заполнения, %
- 45
- Вес
- 0,300 г
