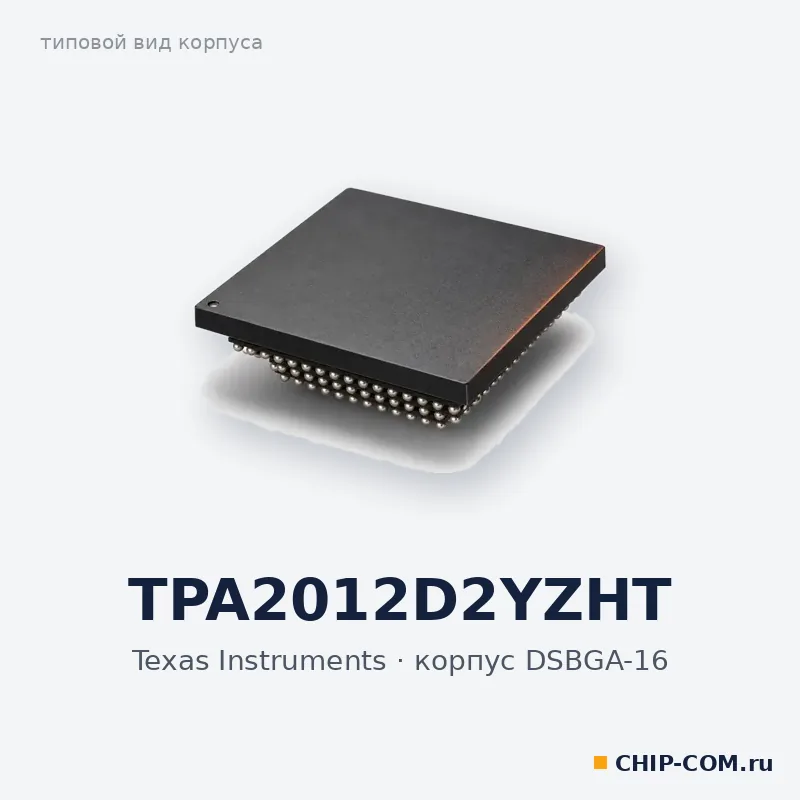

Аудиоусилитель класса D TPA2012D2YZHT Texas Instruments

Описание

Стереофонический усилитель класса D Texas Instruments TPA2012D2YZHT в корпусе DSBGA-16, не требующий выходных фильтров. Для работы нужны всего два внешних компонента. Питание 2,5…5,5 В; в корпусе DSBGA мощность на канал 1,2 Вт на 4 Ом и 1,3 Вт на 8 Ом при 5 В, 720 мВт на 8 Ом при 3,6 В.

• коэффициент усиления выбирается выводами G0 и G1: 6, 12, 18 или 24 дБ;
• независимое отключение каждого канала, внутренний подтягивающий резистор на выводах отключения;
• подавление пульсаций питания 77 дБ на 217 Гц;
• рабочая температура от −40 до +85 °C.

Характеристики

Корпус

DSBGA-16

Число каналов

2 (стерео)

Класс усилителя

D

Напряжение питания, В

2,5…5,5

Рабочая температура, °C

−40…+85

Коэффициент усиления, дБ

6, 12, 18, 24

Мощность на канал при 5 В, 4 Ом (DSBGA), Вт

1,2

Мощность на канал при 5 В, 8 Ом (DSBGA), Вт

1,3

Подавление пульсаций питания на 217 Гц, дБ

77

Вес

1,178 г
