DC-DC преобразователь TPS561201DDCR Texas Instruments

Описание

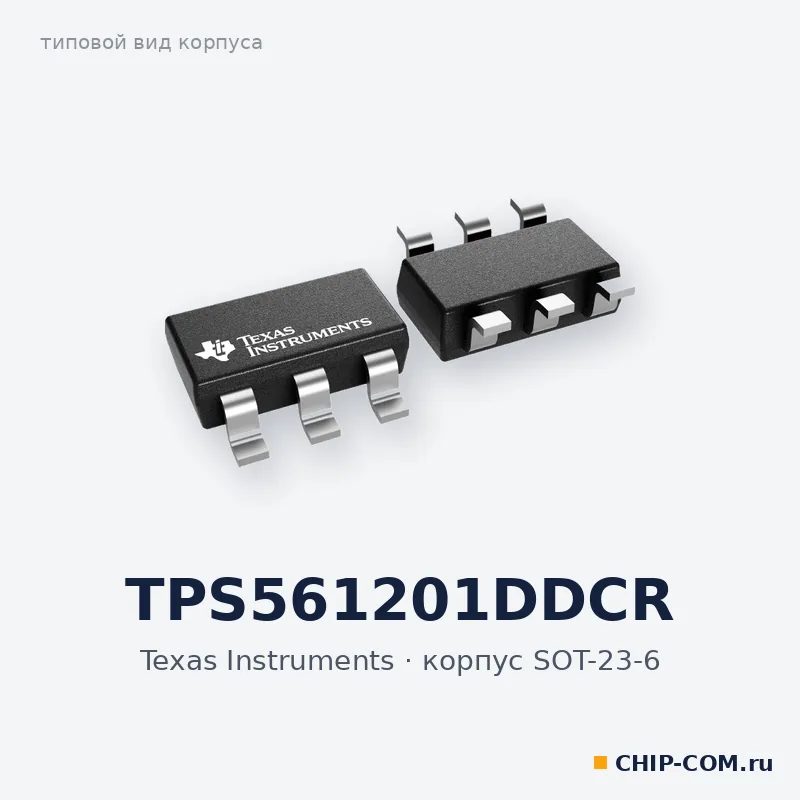

TPS561201DDCR — синхронный понижающий преобразователь на 1 А от Texas Instruments в корпусе SOT-23 с шестью выводами (1.6 × 2.9 мм). Встроенные ключи имеют сопротивление 140 и 84 мОм, вход принимает от 4.5 до 17 В, выход настраивается от 0.76 до 7 В.

• управление D-CAP2 даёт быстрый отклик на скачки нагрузки и не требует внешней компенсации;
• рабочая частота 580 кГц, режим пропуска импульсов сохраняет КПД при лёгкой нагрузке;
• допускает выходные конденсаторы с малым ESR, в том числе керамические;
• старт на предзаряженный выход, защита от перегрузки по току (hiccup), от пониженного напряжения и перегрева.

Характеристики

Тип

Понижающий DC-DC преобразователь

Корпус

SOT-23-6 (1.6 × 2.9 мм)

Топология

Buck, синхронный

Режим управления

D-CAP2

Выходной ток макс., А

1

Ток в отключении, мкА

менее 10

Входное напряжение, В

4.5…17

Выходное напряжение, В

0.76…7

Частота переключения, кГц

580

Точность опорного напряжения, %

2

Рабочая температура перехода, °C

−40…125

Вес

0,159 г
