DC-DC преобразователь TPS61170DRV Texas Instruments
- Партномер (MPN)
- TPS61170DRV
- Производитель
- Texas Instruments

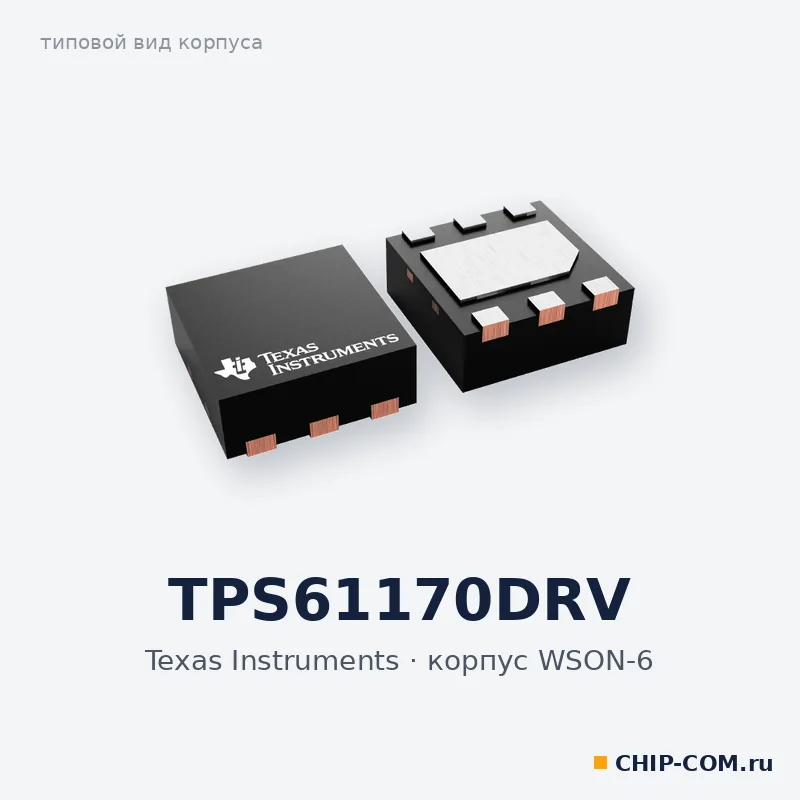

- Корпус
- WSON-6
- Тип
- DC-DC преобразователь
- Категория
- Импульсные DC-DC преобразователи Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры TPS61170DRV
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
Монолитный импульсный регулятор Texas Instruments TPS61170DRV с интегрированным MOSFET на 40 В и ток 1,2 А в 6-выводном корпусе WSON размером 2 × 2 мм. Конфигурируется как повышающий преобразователь или как SEPIC.
Вход — от 3 до 18 В, выход — до 38 В. Частота переключения фиксирована и равна 1,2 МГц, что допускает низкопрофильные катушки и керамические конденсаторы. Типовой результат при входе 5 В: 12 В при 300 мА или 24 В при 150 мА. Опорное напряжение на выводе FB — 1,229 В, его можно снижать по однопроводному цифровому интерфейсу Easyscale или ШИМ-сигналом на выводе CTRL. КПД — до 93 %. Защита: ограничение тока в каждом периоде, мягкий старт, тепловое отключение.
Характеристики
- Корпус
- WSON-6 (2 × 2 мм)
- КПД макс.
- 93 %
- Ток ключа
- 1,2 А
- Топология
- повышающая, SEPIC
- Входное напряжение
- 3–18 В
- Опорное напряжение
- 1,229 В
- Рабочая температура
- -40…125 °C
- Частота переключения
- 1,2 МГц
- Выходное напряжение макс.
- 38 В
- Вес
- 0,150 г
