DC-DC преобразователь TPS65265 Texas Instruments

Описание

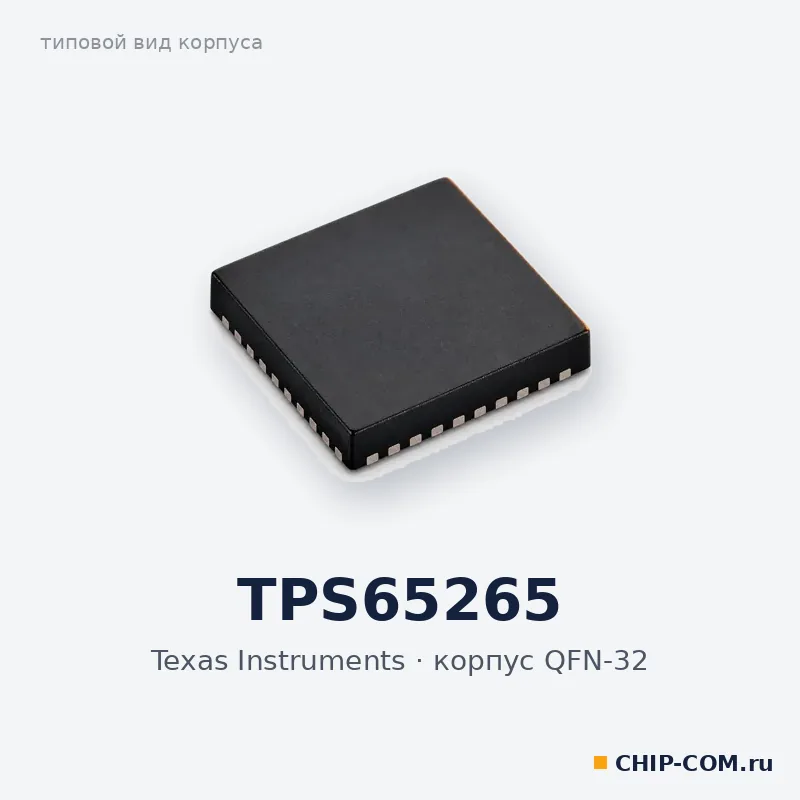

Трёхканальный синхронный понижающий преобразователь Texas Instruments TPS65265 в 32-выводном корпусе QFN размером 5 × 5 мм с теплоотводящей площадкой. Каналы рассчитаны на непрерывный ток 5, 3 и 2 А, вход — от 4,5 до 17 В, так что подходят шины 5, 9, 12 и 15 В или батарея.

Управление по пиковому току на постоянной частоте, которая настраивается резистором или внешним тактовым сигналом в пределах от 250 кГц до 2,3 МГц. Каналы переключаются со сдвигом фаз 120°, это уменьшает требования к входному фильтру. Для каждого канала есть отдельный вывод включения; последовательность запуска и интервалы настраиваются. Опорное напряжение — 0,6 В ±1,33 %. Режимы: пропуск импульсов (PSM) и принудительный непрерывный ток (FCCM). Есть индикатор Power Good с регулируемой задержкой.

Характеристики

Корпус

QFN-32 (5 × 5 мм)

Топология

тройной синхронный понижающий

Сдвиг фаз каналов

120°

Входное напряжение

4,5–17 В

Опорное напряжение

0,6 В ±1,33 %

Выходное напряжение

0,6–15 В

Рабочая температура

-40…85 °C

Выходной ток каналов

5 А / 3 А / 2 А

Мягкий старт на канал

2,4 мс

Частота переключения

250 кГц – 2,3 МГц

Вес

4,760 г
