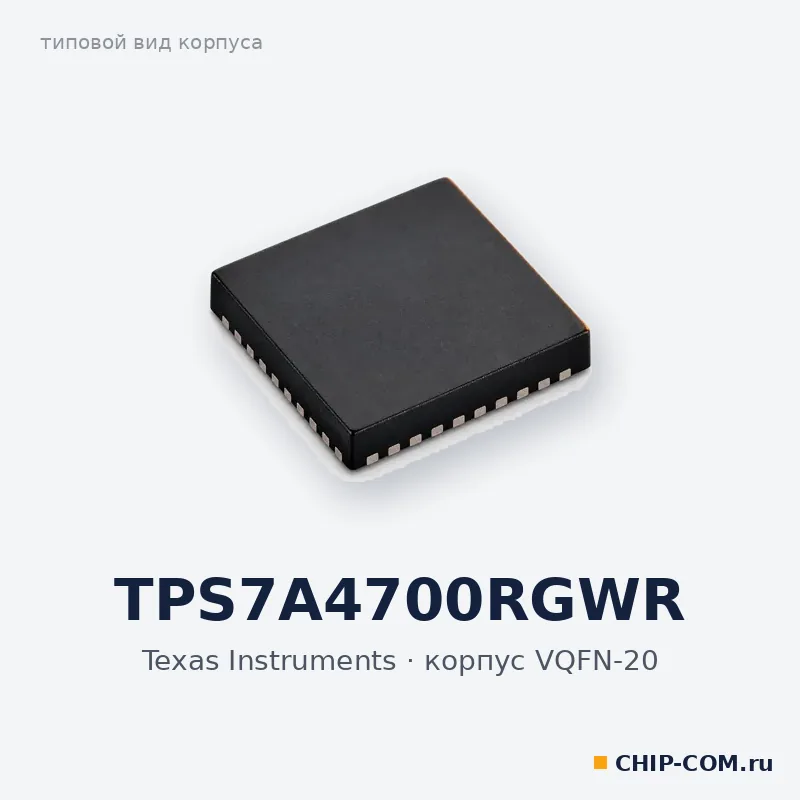

Линейный стабилизатор напряжения TPS7A4700RGWR Texas Instruments

Описание

TPS7A4700RGWR — сверхмалошумящий линейный стабилизатор положительного напряжения Texas Instruments на ток до 1 А, версия в упаковке на катушке. Вход 3–36 В, корпус QFN 5×5 мм с хорошим теплоотводом.

• шум на выходе 4 мкВ (среднеквадратичное значение, 10 Гц–100 кГц);
• подавление пульсаций 82 дБ на 100 Гц;
• падение напряжения 307 мВ при токе 1 А;
• выходное напряжение 1,4–20,5 В задаётся разводкой печатной платы (режим ANY-OUT), без внешних резисторов обратной связи.

Есть вход Enable, плавный пуск, ограничение тока и тепловое отключение. Предназначен для прецизионной аппаратуры, питания усилителей, АЦП и ЦАП, а также очистки напряжения после импульсных преобразователей.

Характеристики

Тип

Линейный стабилизатор (LDO), малошумящий

Корпус

VQFN-20

Шум, мкВ (RMS)

4

Ток покоя, мА

0,58

Входное напряжение, В

3–36

Выходное напряжение, В

1,4–20,5 (ANY-OUT)

Падение напряжения, мВ

307

Рабочая температура, °C

-40…125

Подавление пульсаций, дБ

82 (100 Гц)

Максимальный выходной ток, А

1

Тепловое сопротивление θJA, °C/Вт

30,5

Вес

2,935 г
