Контроллер ШИМ UCC2895DW Texas Instruments

Описание

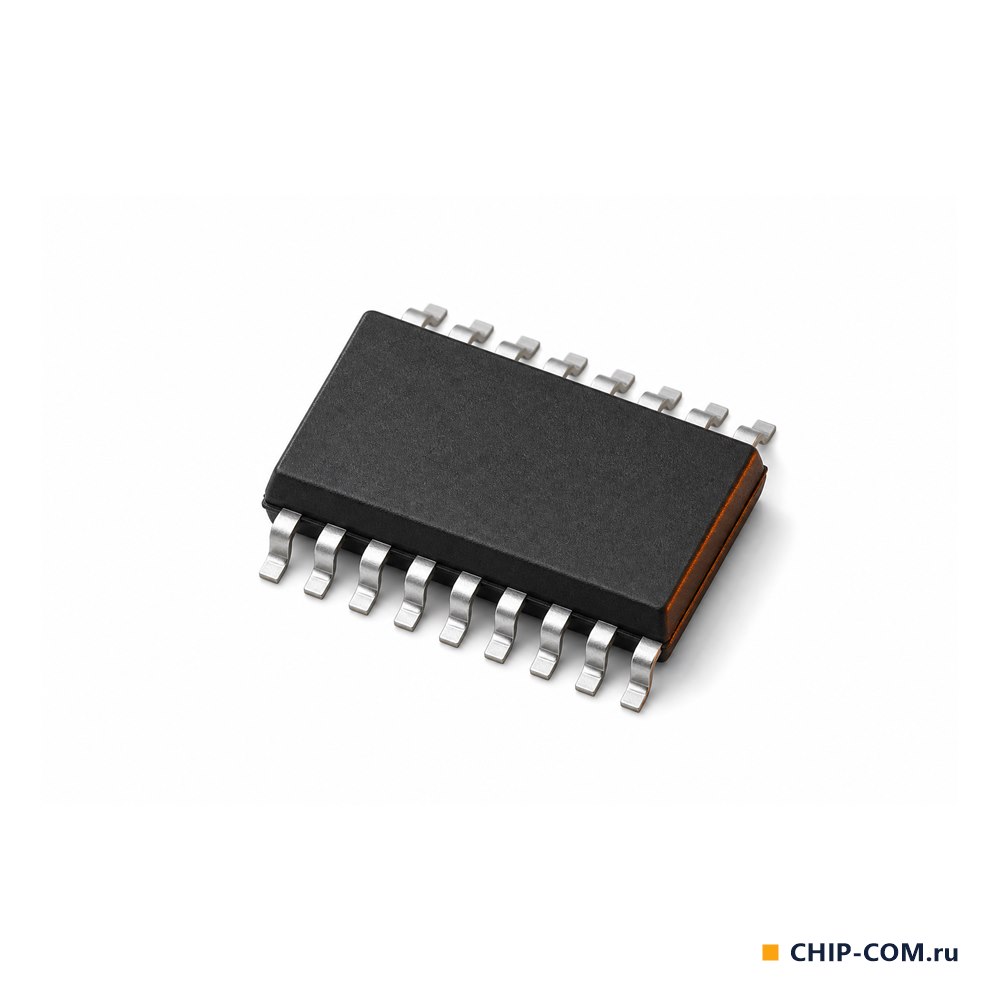

UCC2895DW — контроллер ШИМ с фазовым сдвигом для полномостовых преобразователей от Texas Instruments, корпус SOIC-20 (широкий). Управляет мостом, сдвигая фазу переключения одного плеча относительно другого, что позволяет получить постоянную частоту и переключение при нулевом напряжении (ZVS) с высоким КПД на больших частотах.

• управление по напряжению, по пиковому или по среднему току;
• рабочая частота до 1 МГц, коэффициент заполнения 0–100 %;
• усилитель ошибки с полосой 7 МГц;
• программируемые задержка включения выходов и адаптивная установка задержки;
• синхронизация генератора в обе стороны;
• мягкий пуск, мягкий останов и отключение микросхемы по одному выводу.

Ток потребления около 5 мА на 500 кГц и 150 мкА в режиме блокировки по низкому напряжению.

Характеристики

Тип

Контроллер ШИМ с фазовым сдвигом

Корпус

SOIC-20

Топология

Полный мост с фазовым сдвигом

Режим управления

По напряжению, по току

Ток в режиме UVLO, мкА

150

Ток потребления на 500 кГц, мА

5

Полоса усилителя ошибки, МГц

7

Коэффициент заполнения макс., %

100

Частота переключения макс., МГц

1

Вес

2,286 г
