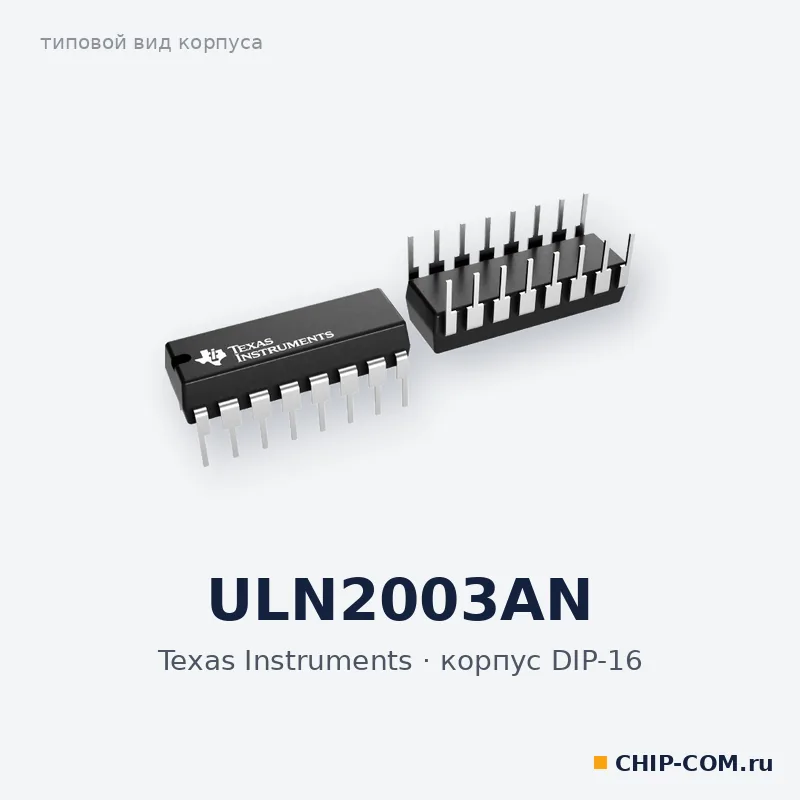

Транзисторная матрица Дарлингтона ULN2003AN Texas Instruments
- Партномер (MPN)
- ULN2003AN
- Производитель
- Texas Instruments
- Корпус
- DIP-16
- Тип
- Транзисторная матрица Дарлингтона
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры ULN2003AN
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
ULN2003AN — сборка из семи пар Дарлингтона на NPN-транзисторах (Texas Instruments, семейство ULN2003A) в корпусе DIP-16. Каждый канал выдерживает коллекторный ток 500 мА и выходное напряжение 50 В; встроенные подавляющие диоды с общим катодом защищают от выбросов при коммутации индуктивных нагрузок.
Входы с резисторами 2,7 кОм по базе работают от логики TTL и 5-вольтовой CMOS. Типичное время задержки — 250 нс, рабочая температура от -40 до 70 °C. Пары можно включать параллельно для увеличения тока. Типовые задачи — управление реле, лампами, шаговыми двигателями, светодиодными индикаторами и линиями.
Характеристики
- Тип
- Матрица Дарлингтона (драйвер)
- Корпус
- DIP-16
- Выходные диоды
- Да
- Время задержки, нс
- 250
- Количество каналов
- 7
- Ток канала макс., мА
- 500
- Совместимость входов
- TTL, CMOS 5 В
- Рабочая температура, °C
- -40…70
- Выходное напряжение макс., В
- 50
- Вес
- 0,236 г
