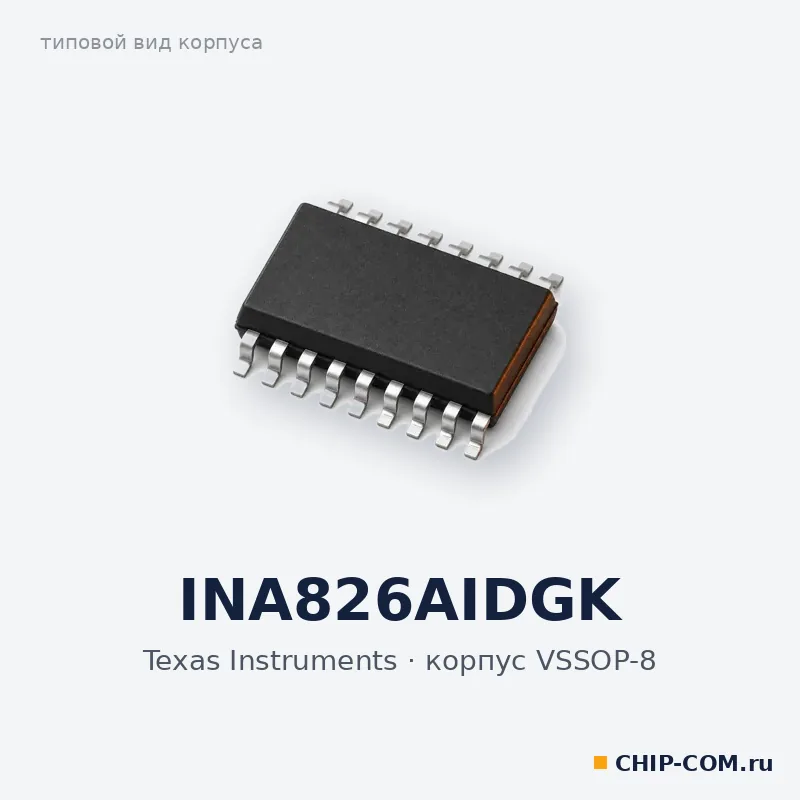

Микросхема INA826AIDGK Texas Instruments

Описание

INA826AIDGK — измерительный усилитель Texas Instruments в корпусе VSSOP-8 с малым энергопотреблением и широким диапазоном питания. Усиление от 1 до 1000 устанавливается одним внешним резистором.

• питание однополярное от 3 до 36 В, возможно двухполярное до ±18 В, ток потребления 200 мкА;
• входы защищены от перенапряжения до ±40 В;
• выход rail-to-rail, синфазный диапазон включает V−;
• КОСС не менее 104 дБ при G = 10;
• смещение до 150 мкВ, дрейф усиления 35 ppm/°C при G > 1.

Рабочие температуры от −40 до +125 °C. Акцент этой позиции — защита входов и широкое питание.

Характеристики

Тип

Измерительный усилитель

Корпус

VSSOP-8

Усиление

1…1000, один внешний резистор

Полоса, МГц

1 (G = 1)

Шум, нВ/√Гц

18 (G ≥ 100)

КОСС мин., дБ

104 (G = 10)

Защита входов, В

±40

Ток потребления, мА

0,2

Напряжение питания, В

3…36

Рабочая температура, °C

−40…+125

Смещение нуля макс., мкВ

150

Вес

0,718 г
