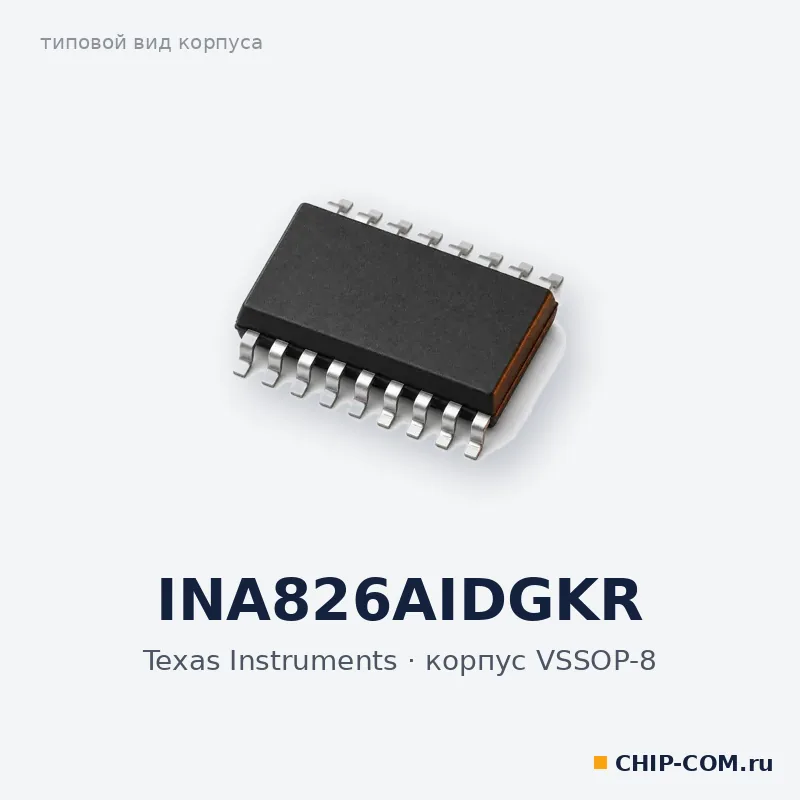

Микросхема INA826AIDGKR Texas Instruments

Описание

INA826AIDGKR — измерительный усилитель Texas Instruments из семейства INA826 в корпусе VSSOP-8, вариант для поставки в ленте. Одним внешним резистором задаётся усиление от 1 до 1000; устройство отличается высокой стабильностью параметров в диапазоне температур.

• дрейф усиления 1 ppm/°C при G = 1 и 35 ppm/°C при G > 1;
• шум 18 нВ/√Гц при G ≥ 100;
• полоса 1 МГц при G = 1 и 60 кГц при G = 100;
• подавление помех по питанию не менее 100 дБ при G = 1;
• входной ток смещения не более 65 нА, ошибка усиления до 0,15%.

Работает при температурах от −40 до +125 °C.

Характеристики

Тип

Измерительный усилитель

Корпус

VSSOP-8

Усиление

1…1000, один внешний резистор

ПСН мин., дБ

100 (G = 1)

Полоса, кГц

1000 (G = 1), 60 (G = 100)

Дрейф усиления, ppm/°C

1 (G = 1), 35 (G > 1)

Ошибка усиления макс., %

0,15

Рабочая температура, °C

−40…+125

Входной ток смещения макс., нА

65

Вес

0,398 г
