Изолированный драйвер затвора ISO5852SMDWREP Texas Instruments
- Партномер (MPN)
- ISO5852SMDWREP
- Производитель
- Texas Instruments

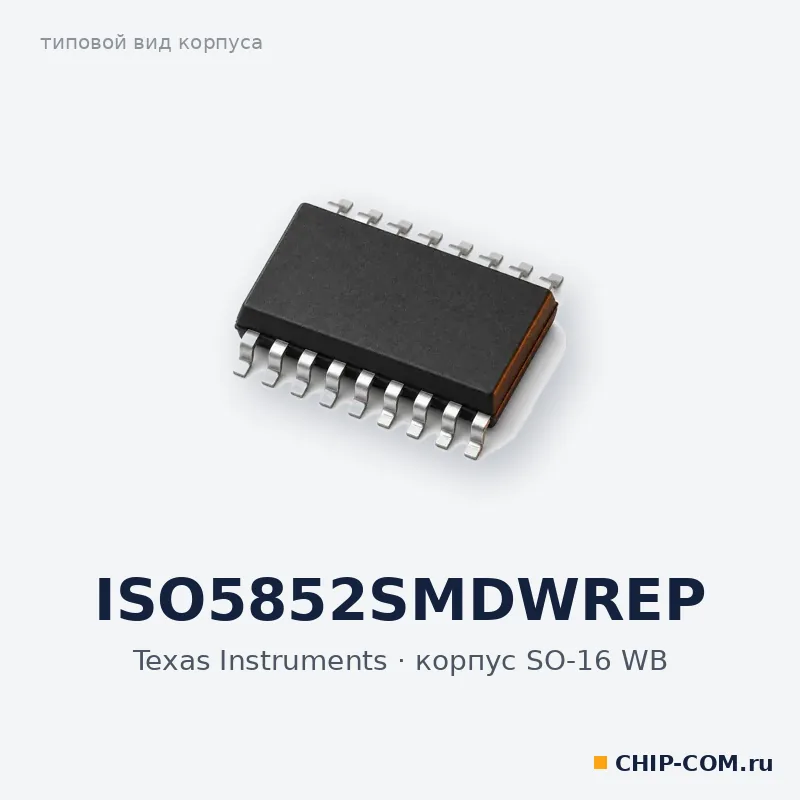

- Корпус
- SO-16 WB
- Тип
- Изолированный драйвер затвора
- Категория
- Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры ISO5852SMDWREP
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
ISO5852SMDWREP — изолированный драйвер затвора IGBT и MOSFET Texas Instruments с усиленной изоляцией 5,7 кВ (действ.), корпус SO-16 широкий. Выход разделён на OUTH и OUTL: пиковый ток источника 2,5 А, стока 5 А, что позволяет раздельно задавать скорости включения и выключения.
- Задержка распространения около 76 нс, устойчивость к синфазным выбросам не менее 100 кВ/мкс.
- Контроль десатурации: при перегрузке драйвер плавно выключает транзистор и сообщает о неисправности по выводу FLT.
- Активный миллеровский зажим на 2 А, блокировка при недостаточном питании с индикацией RDY.
- Питание входной части 2,25–5,5 В, выходной 15–30 В, входы совместимы с КМОП.
Применяется в силовых инверторах и приводах. Рабочая температура от -40 до +125 °C.
Характеристики
- Корпус
- SO-16 (широкий)
- Тип изоляции
- Усиленная
- Число каналов
- 1
- Питание входа, В
- 2,25...5,5
- Питание выхода, В
- 15...30
- Изоляция (действ.)
- 5700 В
- Управляемые ключи
- IGBT, MOSFET
- Рабочая температура, °C
- от -40 до +125
- Задержка распространения
- 76 нс
- Ток выхода: источник / сток
- 2,5 А / 5 А
- Рабочее напряжение изоляции
- 1500 В
