Линейный стабилизатор напряжения LM117HVH Texas Instruments

Описание

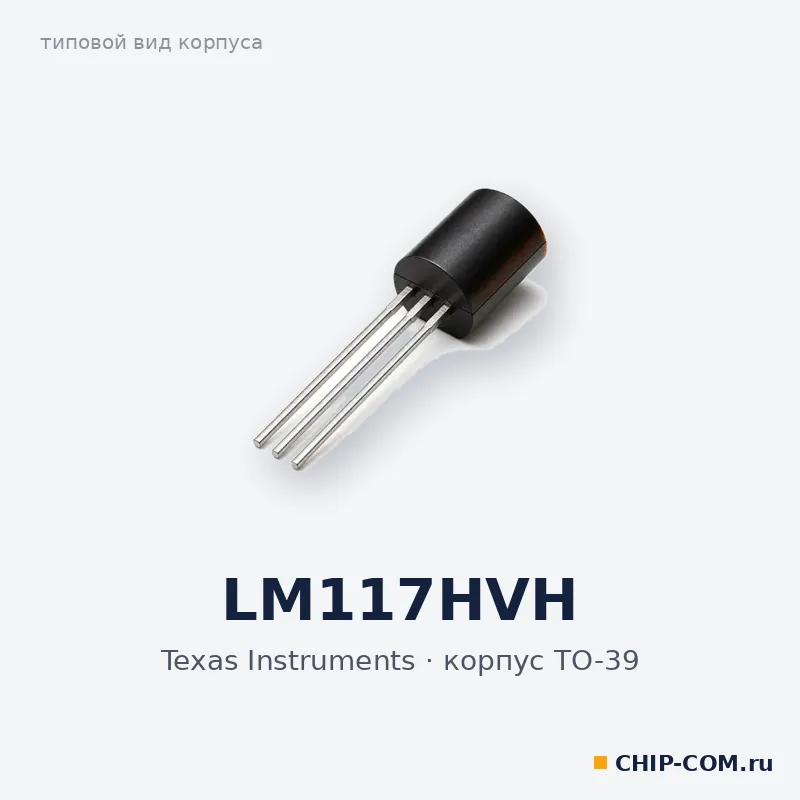

LM117HVH — регулируемый трёхвыводной линейный стабилизатор положительного напряжения Texas Instruments в металлическом корпусе TO-39, военной категории. Выходное напряжение устанавливается двумя внешними резисторами от 1,25 В до 37 В, выходной ток более 1,5 А.

• Стабилизация по нагрузке типично 0,1%, по входу 0,01%/В.
• Подавление пульсаций 80 дБ при шунтировании вывода подстройки.
• Защита: ограничение тока, тепловая защита и защита области безопасной работы; она остаётся рабочей и при отключённом выводе регулировки.
• Диапазон рабочих температур от -55 до +150 °C.

Стабилизатор можно использовать и как прецизионный регулятор тока, а вывод подстройки, прижатый к земле, даёт выключение выхода до 1,25 В. У производителя для новых разработок указана замена — LM317.

Характеристики

Тип

Регулируемый линейный стабилизатор, положительный

Корпус

TO-39

Категория

Военная

Ток покоя (тип.)

5 мА

Выходной ток макс.

1,5 А

Входное напряжение, В

4,2...40

Выходное напряжение, В

1,25...37

Рабочая температура, °C

от -55 до +150

Падение напряжения (тип.)

1,2 В

Тепловое сопротивление θJA

39 °C/Вт
