Линейный стабилизатор напряжения L7812CV STMicroelectronics

Описание

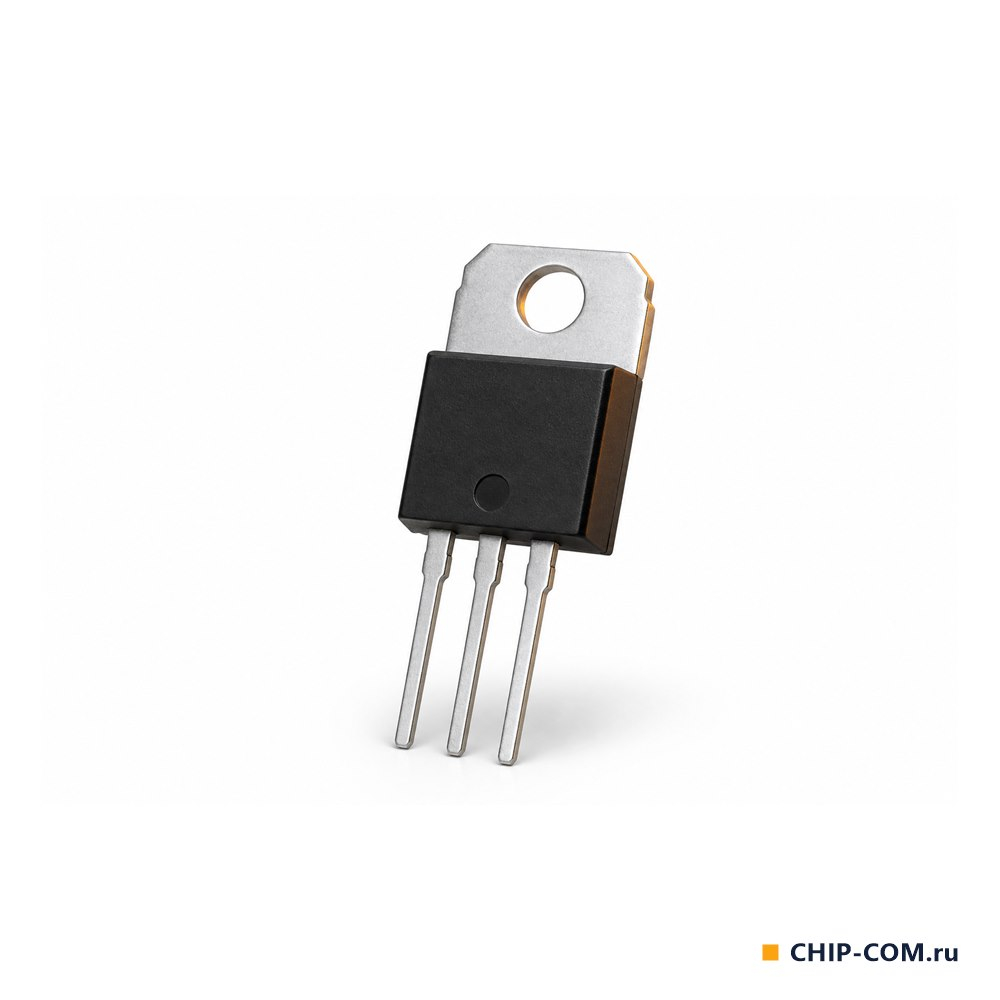

L7812CV — стабилизатор положительного напряжения серии L78 от STMicroelectronics с фиксированным выходом 12 В в корпусе TO-220. У исполнения C напряжение при 25 °C лежит в пределах 11,5–12,5 В (±4 %), а при токе 5 мА–1 А и входе 14,5–25 В — в пределах 11,4–12,6 В. Максимальный ток нагрузки 1,5 А, максимальное входное напряжение 35 В.

Для этой ступени серии ST приводит ток короткого замыкания типично 0,35 А при входе 35 В, пиковый выходной ток 2,2 А и подавление пульсаций не хуже 55 дБ. Разница вход-выход при токе 1 А — типично 2 В, ток собственного потребления при 25 °C не более 8 мА. Встроены защиты от перегрева и короткого замыкания, а также защита по области безопасной работы выходного транзистора. Температурный дрейф выходного напряжения типично −1 мВ/°C.

Шина 12 В из более высокого входного напряжения без внешних компонентов, кроме конденсаторов по входу и выходу.

Характеристики

Тип

Линейный стабилизатор, фиксированный

Корпус

TO-220

Полярность

Положительная

Выходной ток макс., А

1,5

Выходное напряжение, В

12

Подавление пульсаций, дБ

55 мин.

Ток потребления макс., мА

8

Входное напряжение макс., В

35

Падение напряжения вход-выход, В

2 тип. (1 А)

Допуск выходного напряжения (25 °C)

±4 %

Ток короткого замыкания (вход 35 В), А

0,35 тип.

Вес

0,079 г
