Линейный стабилизатор напряжения L7815CV STMicroelectronics

Описание

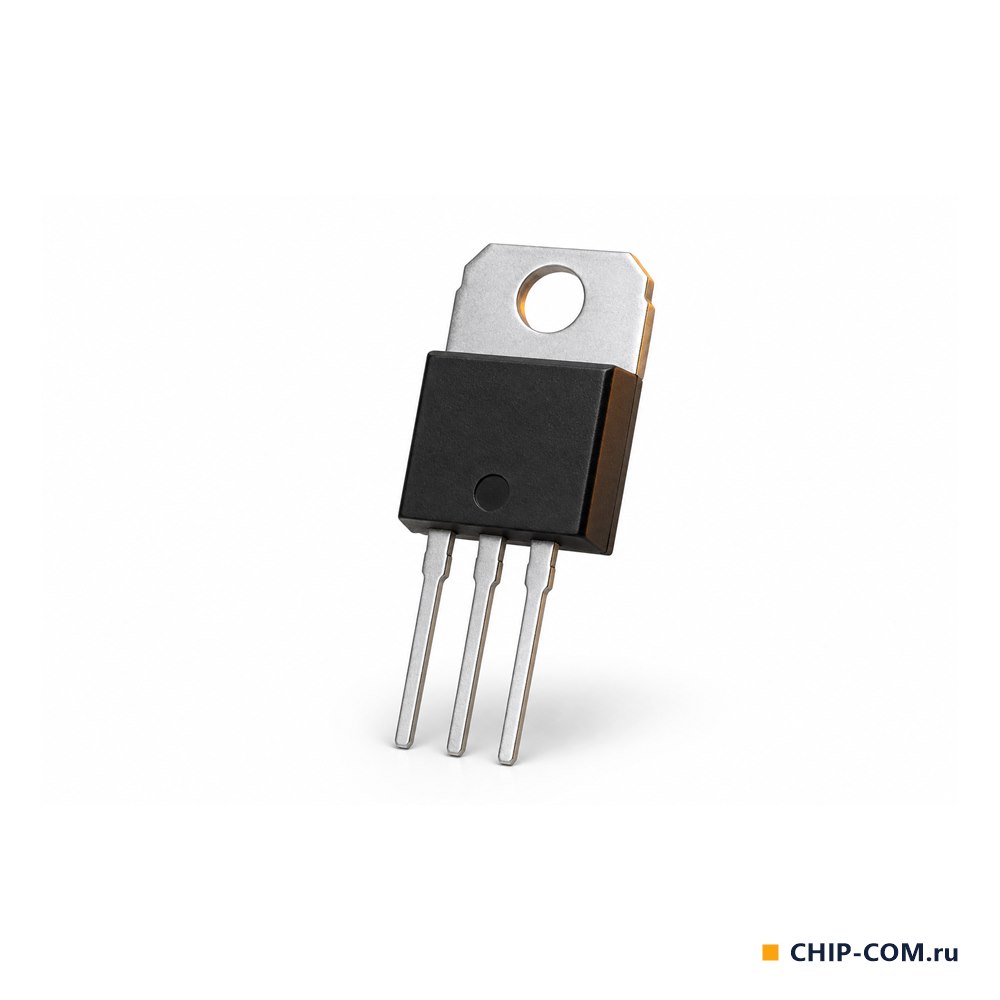

L7815CV — линейный стабилизатор положительного напряжения 15 В из серии L78 (STMicroelectronics), корпус TO-220. При 25 °C выход 14,4–15,6 В (±4 %); при токе 5 мА–1 А и входном напряжении 17,5–28 В — 14,25–15,75 В. Ток нагрузки до 1,5 А.

Максимальное входное напряжение для 15-вольтового исполнения составляет 35 В, но при этом ток короткого замыкания падает до типичных 0,23 А (вход 35 В), а пиковый ток — 2,2 А. Разница вход-выход типично 2 В при 1 А, подавление пульсаций не хуже 54 дБ, ток собственного потребления при 25 °C не более 8 мА, дрейф выходного напряжения типично −1 мВ/°C.

Внутри — тепловая защита, ограничение тока и защита выходного транзистора по области безопасной работы. Теплоотвод через металлическую площадку корпуса, тепловое сопротивление до окружающей среды 50 °C/Вт.

Характеристики

Тип

Линейный стабилизатор, фиксированный

Корпус

TO-220

Полярность

Положительная

Выходной ток макс., А

1,5

Выходное напряжение, В

15

Подавление пульсаций, дБ

54 мин.

Ток потребления макс., мА

8

Входное напряжение макс., В

35

Падение напряжения вход-выход, В

2 тип. (1 А)

Допуск выходного напряжения (25 °C)

±4 %

Ток короткого замыкания (вход 35 В), А

0,23 тип.

Вес

0,100 г
