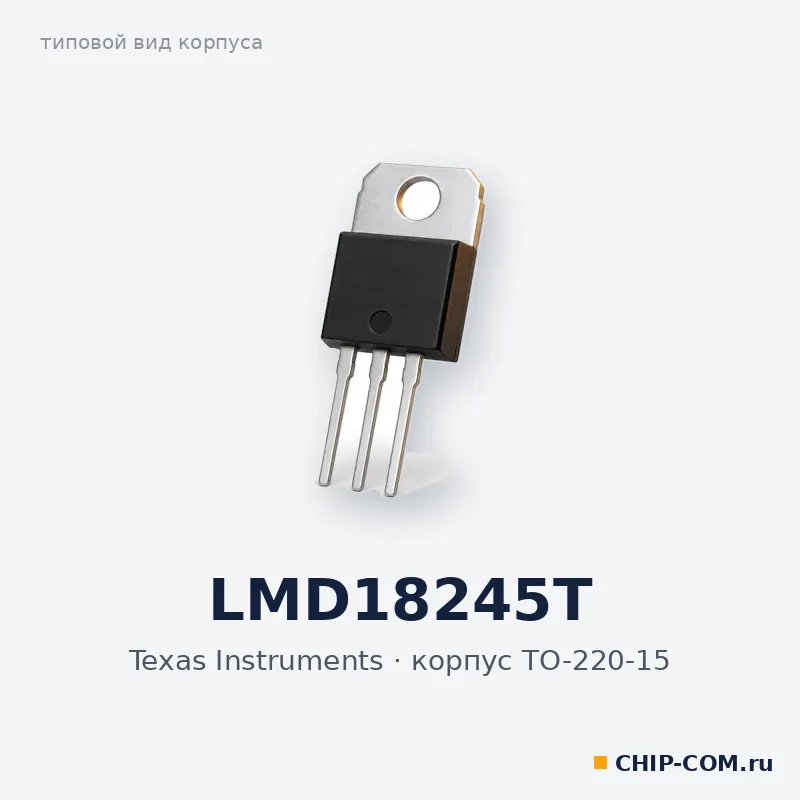

Драйвер H-моста LMD18245T Texas Instruments
- Партномер (MPN)
- LMD18245T
- Производитель
- Texas Instruments
- Корпус
- TO-220-15
- Тип
- Драйвер H-моста
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры LMD18245T
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
LMD18245T — мостовой драйвер двигателя Texas Instruments с регулированием тока в обмотке методом ШИМ с фиксированным временем паузы. Корпус TO-220 с 15 выводами. Один мост рассчитан на щёточный двигатель постоянного тока или на одну фазу биполярного шагового двигателя.
Силовой каскад DMOS номинирован на 55 В и 3 А непрерывно, пиковый ток 6 А, сопротивление ключа около 0,3 Ом. Ток двигателя задаётся цифровым или аналоговым способом. В кристалле есть защитные диоды, защита от перегрузки по току, тепловое отключение при 155 °C и отсутствие сквозных токов. Минимальное питание 12 В, температура −40…+125 °C.
Характеристики
- Тип
- Драйвер H-моста
- Корпус
- TO-220-15
- Управление
- ШИМ
- Число полных мостов
- 1
- Выходной ток пиковый, А
- 6
- Рабочая температура, °C
- −40…+125
- Тепловое отключение, °C
- 155
- Напряжение питания мин., В
- 12
- Напряжение питания макс., В
- 55
- Выходной ток непрерывный, А
- 3
- Сопротивление ключа типовое, Ом
- 0,3
- Вес
- 12 г
