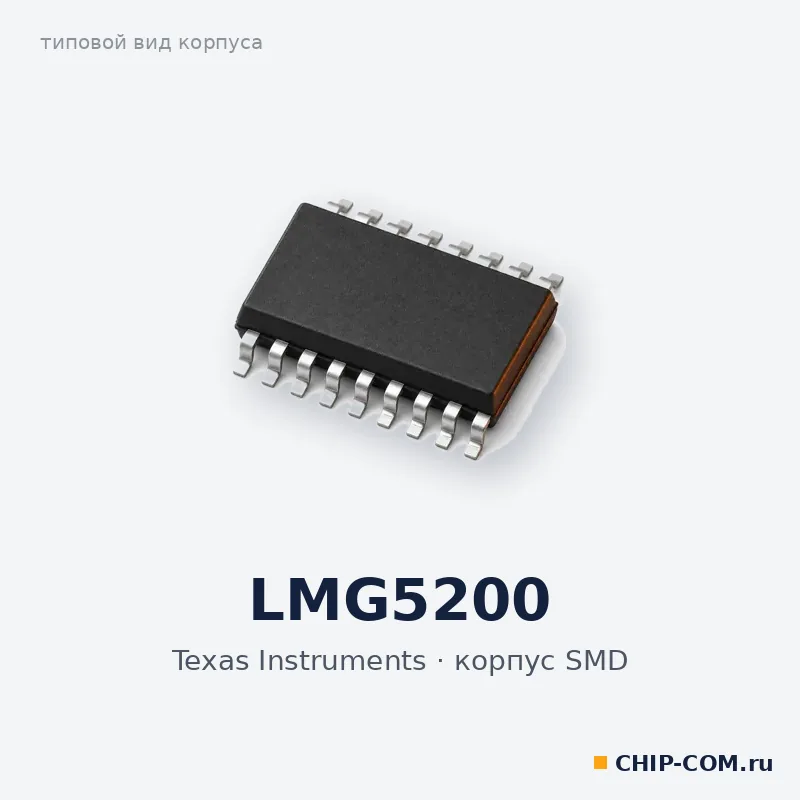

GaN-полумост с драйвером LMG5200 Texas Instruments
- Партномер (MPN)
- LMG5200
- Производитель
- Texas Instruments
- Корпус
- SMD
- Тип
- GaN-полумост с драйвером
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры LMG5200
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
LMG5200 — силовой каскад Texas Instruments: драйвер и два GaN-транзистора в полумостовой конфигурации в одном корпусе без проволочных выводов. Номинальное напряжение 80 В постоянное, 100 В импульсное, ток до 10 А, сопротивление открытого канала 15 мОм.
- Драйвер затвора допускает коммутацию до 10 МГц
- Типовая задержка распространения 29,5 нс, рассогласование типовое 2 нс
- Бутстрепное питание с ограничением напряжения защищает затвор GaN от перенапряжения
- Защита по снижению напряжения питания
- Малая общая индуктивность истока ограничивает звон при жёстком переключении
Рабочая температура −40…+125 °C.
Характеристики
- Тип
- GaN-полумост с драйвером
- Конфигурация
- полумост
- Ток стока макс., А
- 10
- Рабочая температура, °C
- −40…+125
- Напряжение импульсное, В
- 100
- Напряжение стока постоянное, В
- 80
- Частота переключения драйвера, МГц
- до 10
- Сопротивление открытого канала, мОм
- 15
- Задержка распространения типовая, нс
- 29,5
- Рассогласование задержек типовое, нс
- 2
- Вес
- 13,151 г
