Источник опорного напряжения TL431 Texas Instruments
- Партномер (MPN)
- TL431
- Производитель
- Texas Instruments

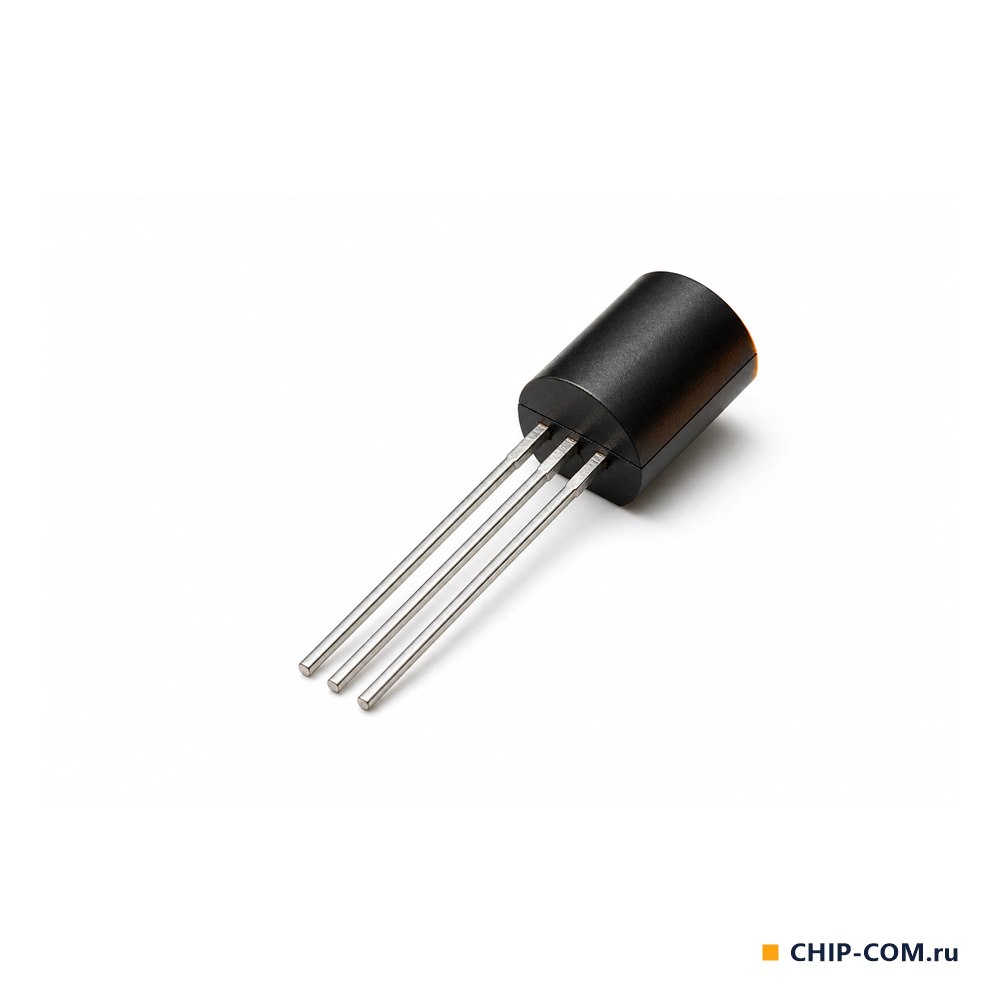

- Корпус
- TO-92
- Тип
- Источник опорного напряжения
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры TL431
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
TL431 — трёхвыводной регулируемый шунтовой источник опорного напряжения Texas Instruments, стандартный класс точности. Допуск опорного напряжения при 25 °C — 2 %: от 2,44 до 2,55 В при типовом значении 2,495 В.
Выходное напряжение устанавливается двумя внешними резисторами от опорного до 36 В, ток катода — от 1 до 100 мА. Типовое выходное сопротивление 0,2 Ом (не более 0,5 Ом), минимальный ток катода для регулирования — 0,4 мА типовой, не более 1 мА. Ток опорного входа типично 2 мкА.
Характеристики
- Ток катода
- 1…100 мА
- Выходное напряжение
- от Vref до 36 В
- Ток опорного входа тип.
- 2 мкА
- Опорное напряжение тип.
- 2,495 В
- Выходное сопротивление тип.
- 0,2 Ом
- Допуск опорного напряжения (25 °C)
- 2 %
- Минимальный ток регулирования макс.
- 1 мА
- Вес
- 0,059 г
