Источник опорного напряжения TL431ACDBZ Texas Instruments
- Партномер (MPN)
- TL431ACDBZ
- Производитель
- Texas Instruments
- Корпус
- SOT-23
- Тип
- Источник опорного напряжения
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры TL431ACDBZ
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание

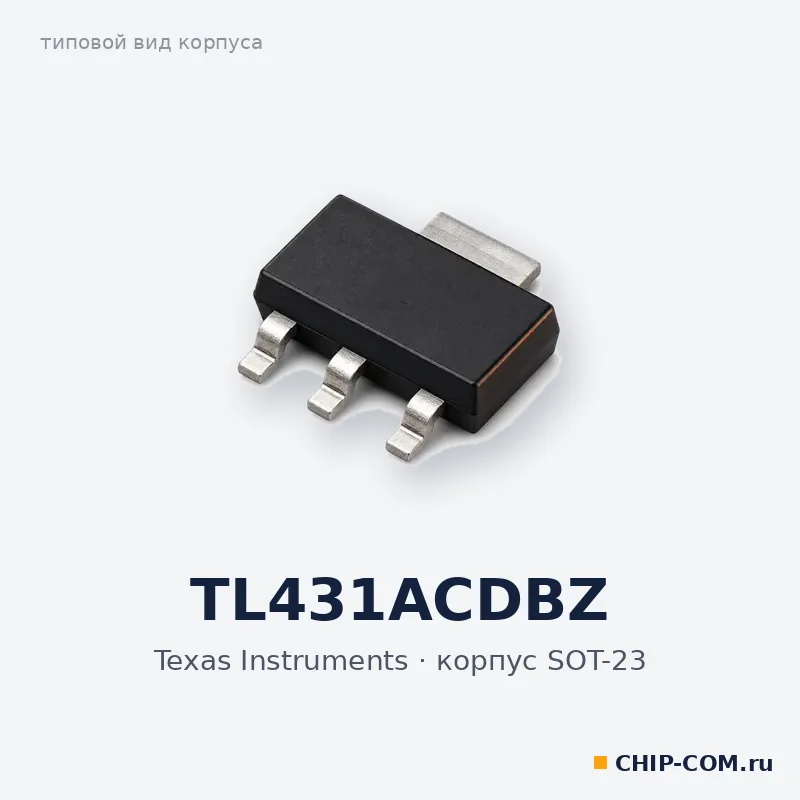

TL431ACDBZ — трёхвыводной шунтовой источник опорного напряжения Texas Instruments, класс A (допуск 1 %), диапазон температур 0…+70 °C (индекс C). Корпус SOT-23 с тремя выводами, обозначение DBZ.
Типовое опорное напряжение 2,495 В (2,470…2,520 В при 25 °C). Выходное напряжение регулируется внешним делителем до 36 В. Ток катода от 1 до 100 мА, выходное сопротивление типично 0,2 Ом. Отклонение опорного напряжения во всём диапазоне температур типично 6 мВ, не более 16 мВ.
Характеристики
- Допуск
- 1 %
- Корпус
- SOT-23
- Ток катода
- 1…100 мА
- Рабочая температура
- 0…+70 °C
- Напряжение катода макс.
- 36 В
- Опорное напряжение (25 °C)
- 2,470…2,520 В
- Выходное сопротивление тип.
- 0,2 Ом
- Дрейф опорного напряжения по температуре макс.
- 16 мВ
- Вес
- 0,022 г
