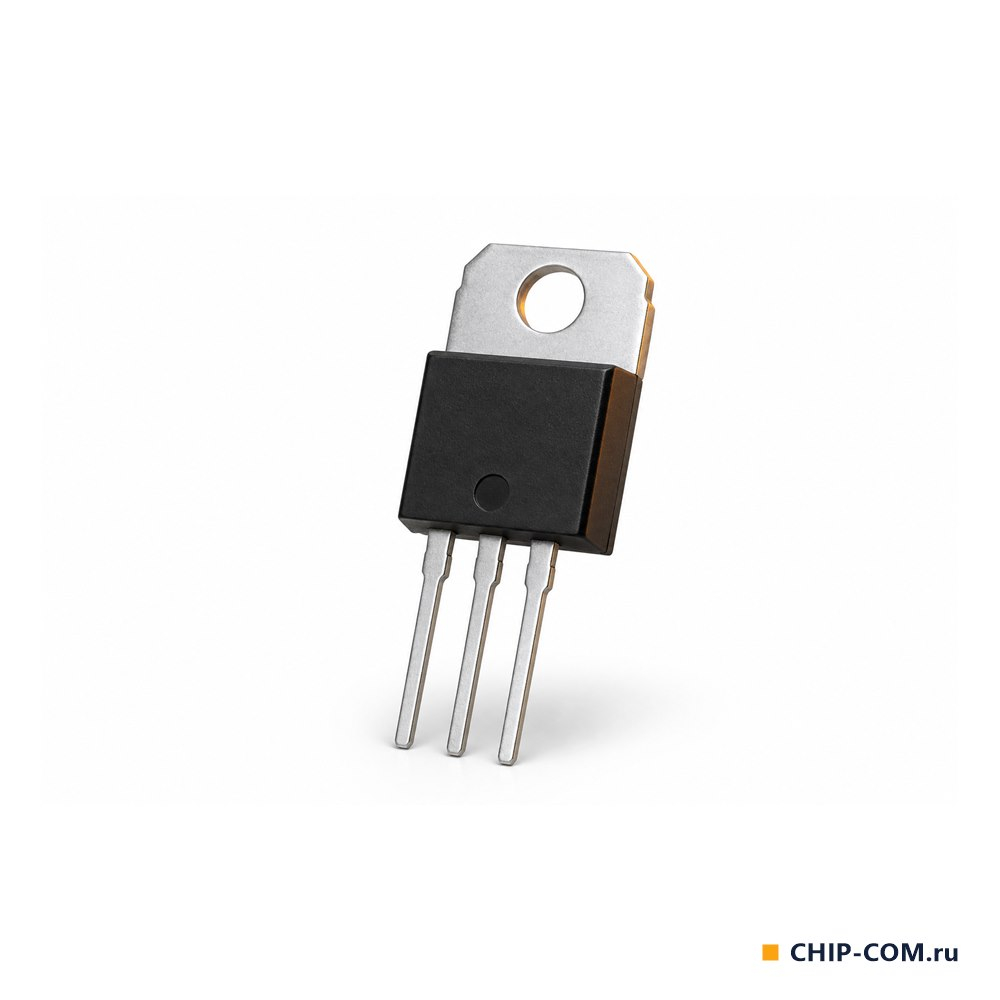

MJE13009, корпус TO-220 (типовой вид) — Изображение корпуса типовое

Биполярный транзистор MJE13009 onsemi

Партномер (MPN): MJE13009
Производитель: onsemi
Корпус: TO-220
Тип: Биполярный транзистор
Категория: MOSFET и силовые транзисторы onsemi
Наличие: под заказ, срок 4–7 недель

Цена по запросу

Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.

Запросить цену и срок

Поставка под заказ, срок 4–7 недель
Оплата по счёту, НДС 22%, УПД
Доставка по России транспортными компаниями
Входной контроль и условия возврата

Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.

Описание

onsemi MJE13009 — высоковольтный кремниевый NPN-транзистор в корпусе TO-220 для мощных импульсных ключей. Допустимое напряжение коллектор–эмиттер 400 В (700 В при заблокированной базе), напряжение эмиттер–база 9 В, ток коллектора 12 А, импульсный до 24 А, рассеиваемая мощность 100 Вт.

Статический коэффициент усиления по току 6–30, граничная частота 4 МГц.

Характеристики

Корпус: TO-220
Структура: NPN
Напряжение К-Э: 400 В
Напряжение Э-Б: 9 В
Ток коллектора: 12 А
Граничная частота: 4 МГц
Коэффициент усиления: 6–30
Рассеиваемая мощность: 100 Вт
Импульсный ток коллектора: 24 А
Напряжение К-Э (с запиранием): 700 В
Вес: 0,294 г
