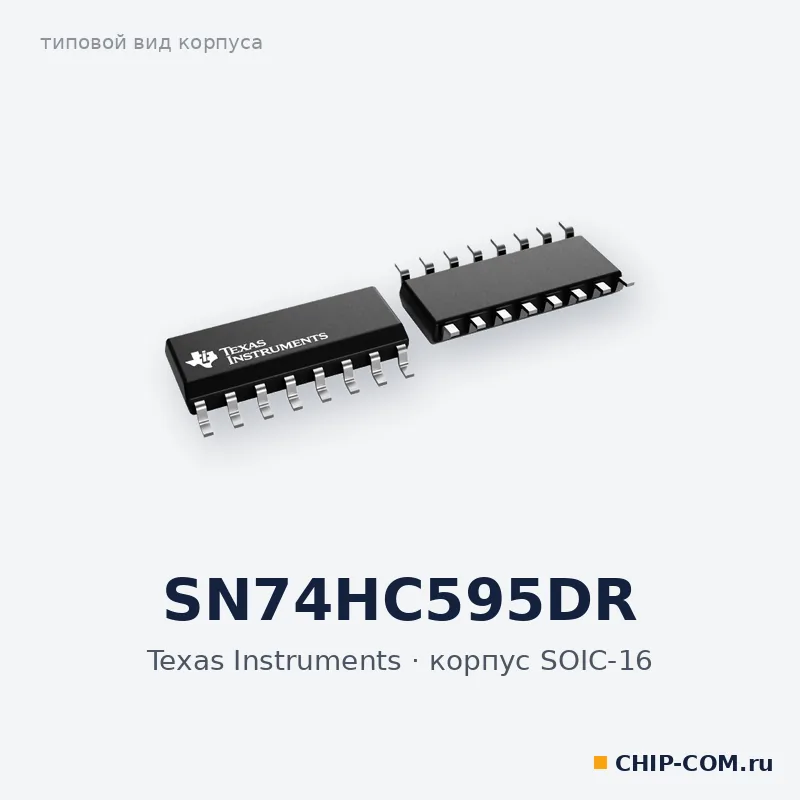

Логическая микросхема SN74HC595DR Texas Instruments
- Партномер (MPN)
- SN74HC595DR
- Производитель
- Texas Instruments
- Корпус
- SOIC-16
- Тип
- Логическая микросхема
- Категория
- Логика Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры SN74HC595DR
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
SN74HC595DR — 8-разрядный сдвиговый регистр с последовательным входом и параллельными выходами от Texas Instruments в корпусе SOIC-16. Данные из сдвигового регистра передаются в 8-разрядный регистр хранения с выходами на три состояния; для сдвига и защёлки предусмотрены отдельные тактовые входы.
- Прямой сброс SRCLR и последовательный выход для каскадирования
- Питание 2–6 В, выходной ток ±7,8 мА, до 15 нагрузок LSTTL
- Задержка около 13 нс типично, тактовая частота до 24 МГц
- Ток потребления — не более 80 мкА
Высокий уровень на входе OE переводит выходы в высокоимпедансное состояние. Температура от −40 до +85 °C.
Характеристики
- Серия
- HC
- Корпус
- SOIC-16
- Функция
- Сдвиговый регистр SIPO + регистр хранения
- Тип выхода
- 3 состояния
- Выходной ток, мА
- ±7,8
- Разрядность, бит
- 8
- Напряжение питания, В
- 2...6
- Тактовая частота, МГц
- 24
- Рабочая температура, °C
- -40...85
- Ток потребления макс., мкА
- 80
- Вес
- 0,150 г
