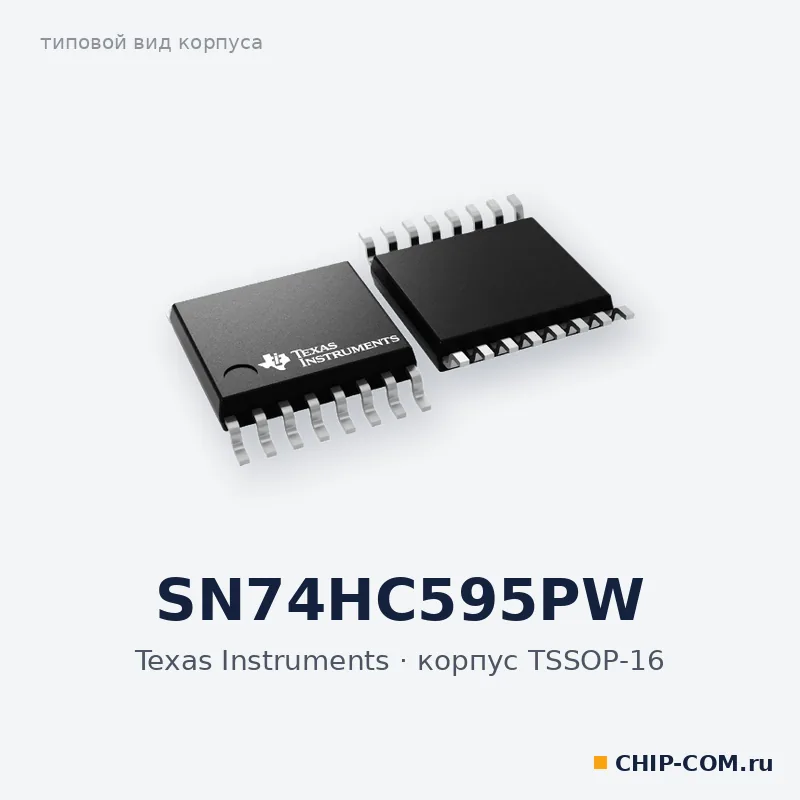

Логическая микросхема SN74HC595PW Texas Instruments
- Партномер (MPN)
- SN74HC595PW
- Производитель
- Texas Instruments
- Корпус
- TSSOP-16
- Тип
- Логическая микросхема
- Категория
- Логика Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры SN74HC595PW
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
Texas Instruments SN74HC595PW — 8-разрядный сдвиговый регистр (вход последовательный, выходы параллельные), корпус TSSOP-16. Данные из сдвигового регистра переписываются в 8-разрядный регистр хранения с параллельными выходами на три состояния.
Регистры тактируются раздельно, есть прямой сброс SRCLR и последовательный выход для каскадирования. Питание 2–6 В, типовая задержка 13 нс, ±6 мА при 5 В, до 15 нагрузок LSTTL, потребление до 80 мкА.
Характеристики
- Тип
- Сдвиговый регистр
- Серия
- HC
- Корпус
- TSSOP-16
- Тип выхода
- Три состояния
- Разрядность
- 8
- Температура, °C
- −40…+85
- Задержка типовая, нс
- 13
- Напряжение питания, В
- 2…6
- Тактовая частота, МГц
- 24
- Ток потребления макс., мкА
- 80
- Вес
- 0,074 г
