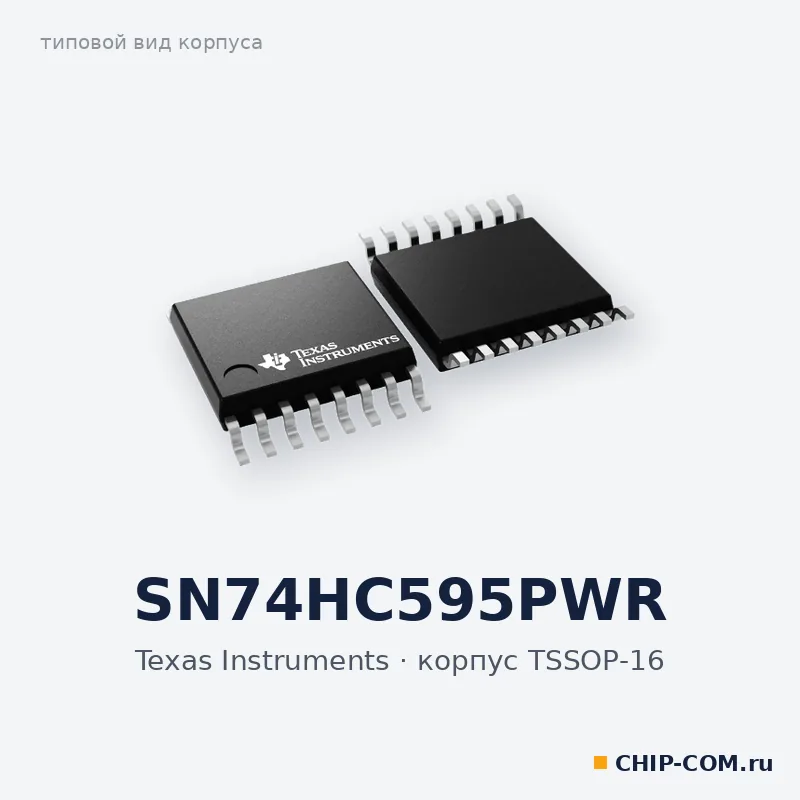

Логическая микросхема SN74HC595PWR Texas Instruments
- Партномер (MPN)
- SN74HC595PWR
- Производитель
- Texas Instruments
- Корпус
- TSSOP-16
- Тип
- Логическая микросхема
- Категория
- Логика Texas Instruments
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры SN74HC595PWR
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
SN74HC595PWR — тот же 8-разрядный сдвиговый регистр с защёлкой и тремя состояниями на выходе, но в тонком корпусе TSSOP-16, производитель Texas Instruments. Последовательный вход и параллельные выходы, отдельные тактовые сигналы сдвига и хранения, прямой сброс и выход для каскадирования.
- Диапазон питания 2–6 В
- Ток потребления до 80 мкА, вход — не более 1 мкА
- Выходы при 5 В отдают ±6 мА, высокоимпедансное состояние включается по входу OE
- Типичная задержка 13 нс
Компактный корпус удобен для плотных плат; температурный диапазон от −40 до +85 °C.
Характеристики
- Серия
- HC
- Корпус
- TSSOP-16
- Функция
- Сдвиговый регистр SIPO + регистр хранения
- Тип выхода
- 3 состояния
- Задержка тип., нс
- 13
- Разрядность, бит
- 8
- Напряжение питания, В
- 2...6
- Тактовая частота, МГц
- 24
- Рабочая температура, °C
- -40...85
- Ток потребления макс., мкА
- 80
- Вес
- 0,115 г
