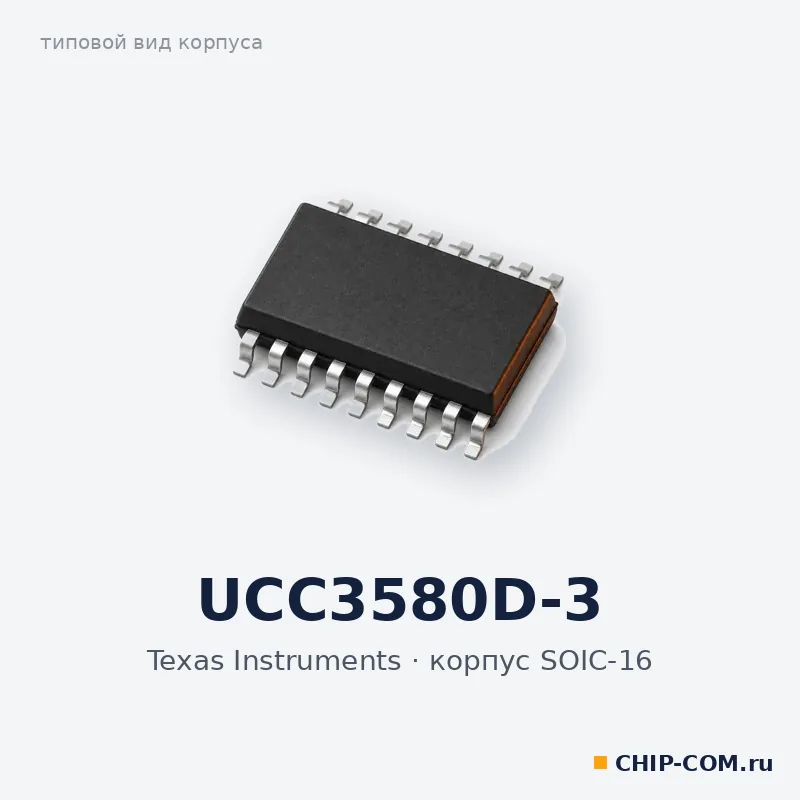

UCC3580D-3, корпус SOIC-16 (типовой вид) — Изображение корпуса типовое

ШИМ-контроллер UCC3580D-3 Texas Instruments

Партномер (MPN): UCC3580D-3
Производитель: Texas Instruments
Корпус: SOIC-16
Тип: ШИМ-контроллер
Категория: Активные компоненты
Наличие: под заказ, срок 4–7 недель

Цена по запросу

Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.

Запросить цену и срок

Поставка под заказ, срок 4–7 недель
Оплата по счёту, НДС 22%, УПД
Доставка по России транспортными компаниями
Входной контроль и условия возврата

Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.

Описание

UCC3580D-3 — однотактный ШИМ-контроллер с активным ограничением и сбросом (active clamp) производства Texas Instruments, корпус SOIC-16, температурный диапазон от 0 до +70 °C. Работает по напряжению с прямой связью по входному напряжению и содержит драйвер вспомогательного ключа, комплементарного основному, с программируемой паузой между переключениями.

в варианте -3 выход OUT2 инвертирован и рассчитан на управление N-канальными ключами;
порог включения по питанию 9 В, выключения 8,5 В;
максимальная скважность основного выхода 66 %;
ток запуска 160 мкА типовой, защёлкиваемое отключение с мягким перезапуском.

Характеристики

Корпус: SOIC-16
Тип управления: По напряжению
Ток запуска, мкА: 160 (тип.)
Рабочая температура, °C: 0…+70
Максимальная скважность, %: 66
Порог включения по питанию, В: 9
Порог выключения по питанию, В: 8,5
Вес: 3,759 г
