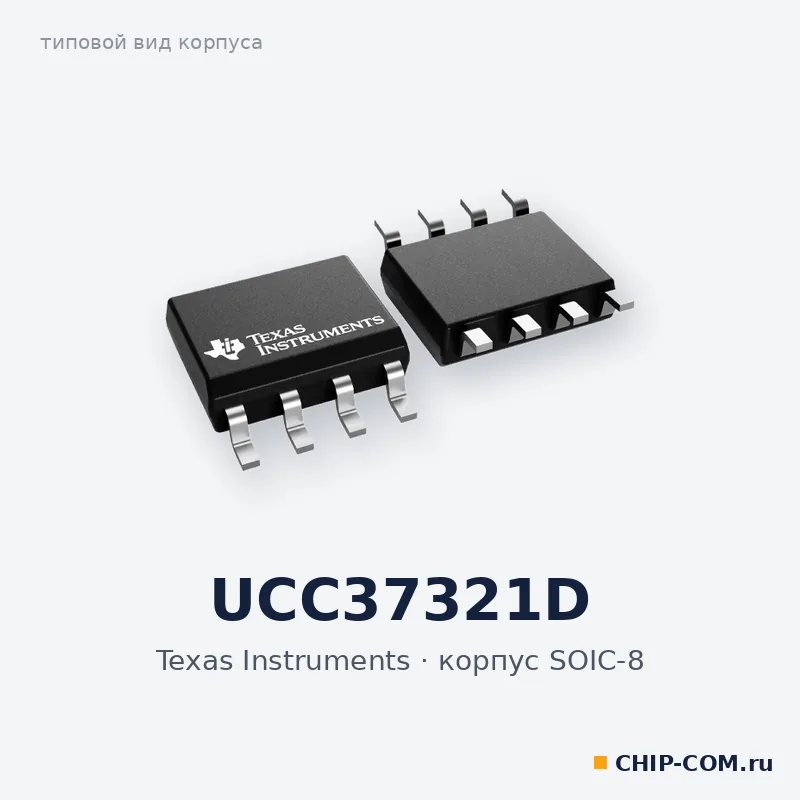

Драйвер MOSFET-транзисторов UCC37321D Texas Instruments
- Партномер (MPN)
- UCC37321D
- Производитель
- Texas Instruments
- Корпус
- SOIC-8
- Тип
- Драйвер MOSFET-транзисторов
- Категория
- Активные компоненты
- Наличие
- под заказ, срок 4–7 недель
Цена по запросу
Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.
- Поставка под заказ, срок 4–7 недель
- Оплата по счёту, НДС 22%, УПД
- Доставка по России транспортными компаниями
- Входной контроль и условия возврата
Запросить даташит и параметры UCC37321D
Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.
Описание
UCC37321D — одноканальный инвертирующий драйвер нижнего плеча от Texas Instruments в корпусе SOIC-8, рассчитанный на управление MOSFET и IGBT. Пиковый выходной ток ±9 А в области плато Миллера, выходной каскад сочетает биполярные и КМОП-транзисторы для постоянного тока на выходе.
- вход с отдельным выводом разрешения;
- входы совместимы с ТТЛ и КМОП, пороги не зависят от напряжения питания;
- типовое время нарастания и спада 20 нс на нагрузке 10 нФ;
- задержка распространения 25 нс при спаде входа и 35 нс при нарастании;
- напряжение питания до 15 В, температура от 0 до +70 °C.
Характеристики
- Корпус
- SOIC-8
- Логика
- Инвертирующий
- Число каналов
- 1
- Время спада, нс
- 20 (на 10 нФ)
- Время нарастания, нс
- 20 (на 10 нФ)
- Пиковый выходной ток, А
- ±9
- Рабочая температура, °C
- 0…+70
- Максимальное напряжение питания, В
- 15
- Вес
- 1 г
