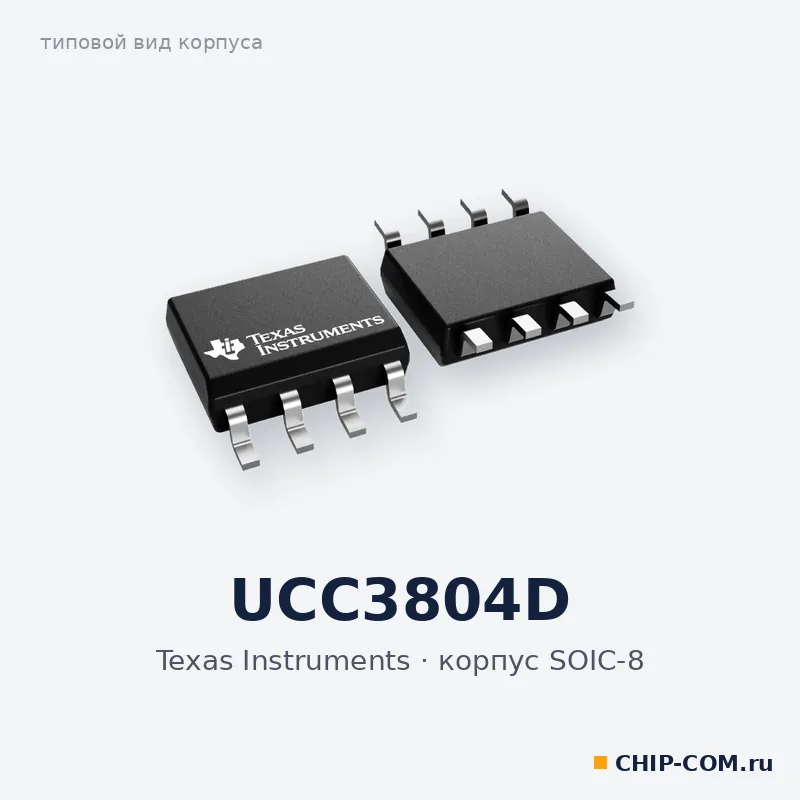

UCC3804D, корпус SOIC-8 (типовой вид) — Изображение корпуса типовое

ШИМ-контроллер UCC3804D Texas Instruments

Партномер (MPN): UCC3804D
Производитель: Texas Instruments
Корпус: SOIC-8
Тип: ШИМ-контроллер
Категория: Активные компоненты
Наличие: под заказ, срок 4–7 недель

Цена по запросу

Добавьте позицию в корзину или запросите цену – ответим в течение 24 часов.

Запросить цену и срок

Поставка под заказ, срок 4–7 недель
Оплата по счёту, НДС 22%, УПД
Доставка по России транспортными компаниями
Входной контроль и условия возврата

Нет в наличии или снят с производства? Подобрать аналог или запросить дефицитную позицию.

Описание

Токовый ШИМ-контроллер UCC3804D семейства UCC280x выпускает Texas Instruments; корпус SOIC-8, выводы как у UC3842 и UC3842A. Порог включения по питанию 12,5 В, выключения 8,3 В, опорное напряжение 5 В, максимальная скважность 50 %, диапазон температур для UCC3804 — от 0 до +70 °C.

ток запуска 100 мкА типовой, рабочий 500 мкА;
работа на частотах до 1 МГц;
внутренний плавный пуск и плавный пуск после аварии;
внутреннее подавление выброса на фронте сигнала датчика тока;
двухтактный выход 1 А, отклик 70 нс от датчика тока до выхода.

Характеристики

Тип управления: Токовый ШИМ
Ток запуска, мкА: 100 (тип.)
Порог включения, В: 12,5
Порог выключения, В: 8,3
Опорное напряжение, В: 5
Рабочая температура, °C: 0…+70
Максимальная частота, МГц: 1
Максимальная скважность, %: 50
Вес: 0,794 г
