Линейный стабилизатор напряжения L7905CV STMicroelectronics

Описание

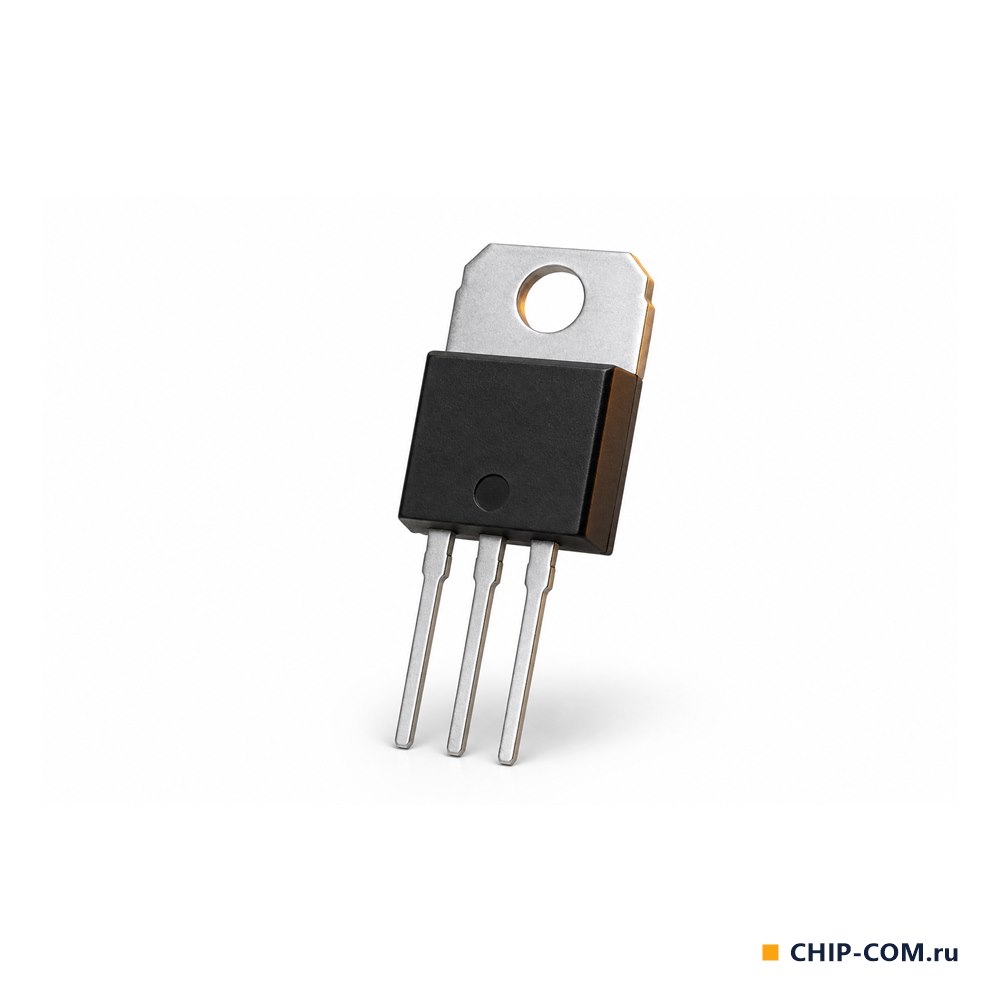

L7905CV — стабилизатор отрицательного напряжения −5 В серии L79 от STMicroelectronics, корпус TO-220. У исполнения C выход при 25 °C составляет −4,8…−5,2 В (±4 %), в диапазоне входов от −8 до −20 В — −4,75…−5,25 В. Ток нагрузки до 1,5 А, максимальное входное напряжение −35 В.

• Падение напряжения вход-выход типично 1,4 В при токе 1 А — у этого номинала оно больше, чем у остальных ступеней серии (1,1 В).
• Ток короткого замыкания типично 1,8 А, ток потребления при 25 °C не более 3 мА.
• Подавление пульсаций типично 60 дБ, не хуже 54 дБ; дрейф выходного напряжения типично −0,4 мВ/°C.
• Защиты: тепловая, от короткого замыкания и по области безопасной работы.

Подходит для отрицательного плеча источника питания, парного с положительным стабилизатором на 5 В.

Характеристики

Тип

Линейный стабилизатор, фиксированный

Корпус

TO-220

Полярность

Отрицательная

Выходной ток макс., А

1,5

Выходное напряжение, В

-5

Ток потребления макс., мА

3

Ток короткого замыкания, А

1,8 тип.

Входное напряжение макс., В

-35

Падение напряжения вход-выход, В

1,4 тип. (1 А)

Допуск выходного напряжения (25 °C)

±4 %

Вес

0,079 г
