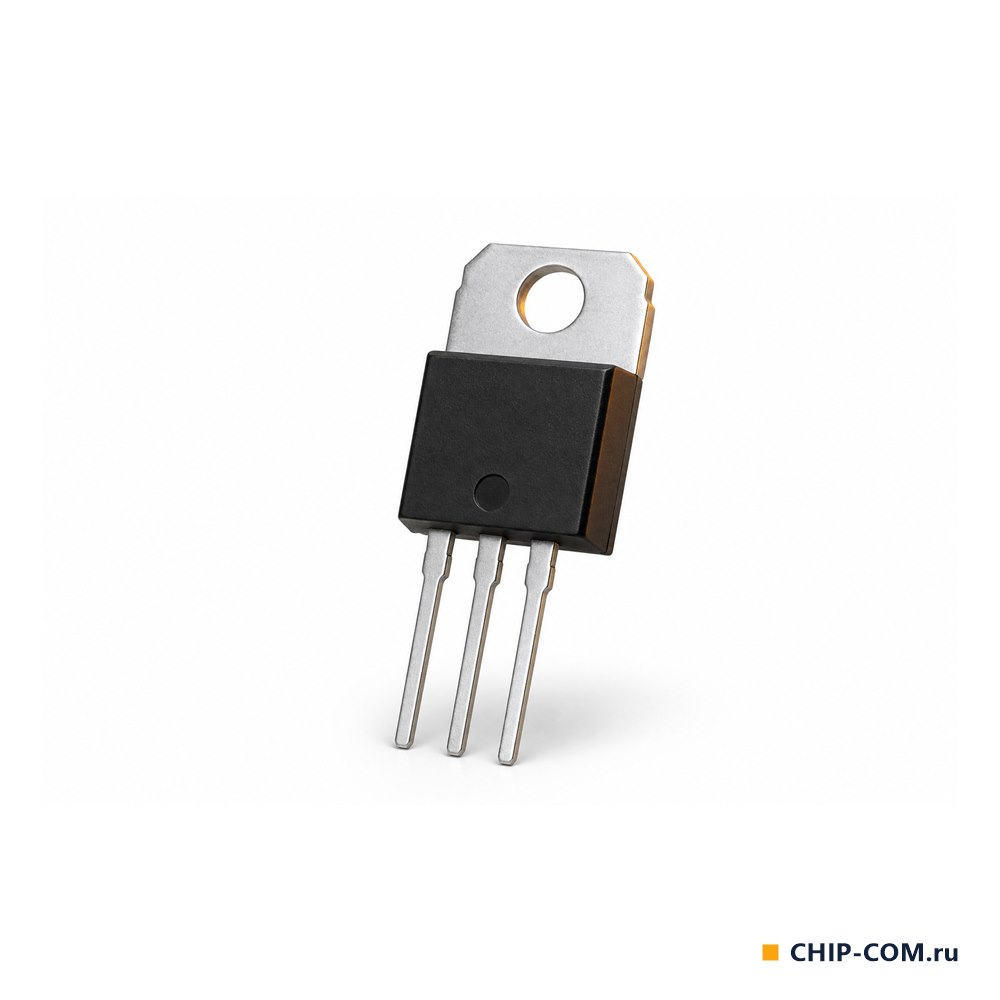

Линейный стабилизатор напряжения L7912CV STMicroelectronics

Описание

L7912CV — стабилизатор отрицательного напряжения −12 В из серии L79 (STMicroelectronics), корпус TO-220. При 25 °C выход −11,5…−12,5 В (±4 %), во всём нормируемом диапазоне входов от −15,5 до −27 В — −11,4…−12,6 В. Ток нагрузки до 1,5 А, максимальное входное напряжение −35 В.

Падение напряжения вход-выход типично 1,1 В при токе 1 А, ток потребления при 25 °C не более 3 мА, ток короткого замыкания типично 1,0 А, подавление пульсаций типично 60 дБ (не хуже 54 дБ). Дрейф выходного напряжения типично −0,8 мВ/°C.

Защиты: тепловая, от короткого замыкания и по области безопасной работы выходного транзистора. Серия L79 имеет те же номиналы напряжения, что и стандартная положительная L78, и особенно подходит для двухполярных источников питания; положительное плечо с тем же напряжением даёт серия L78 (L7812C).

Характеристики

Тип

Линейный стабилизатор, фиксированный

Корпус

TO-220

Полярность

Отрицательная

Выходной ток макс., А

1,5

Выходное напряжение, В

-12

Ток потребления макс., мА

3

Ток короткого замыкания, А

1,0 тип.

Входное напряжение макс., В

-35

Падение напряжения вход-выход, В

1,1 тип. (1 А)

Допуск выходного напряжения (25 °C)

±4 %

Вес

0,090 г
