Линейный стабилизатор напряжения L7908CV STMicroelectronics

Описание

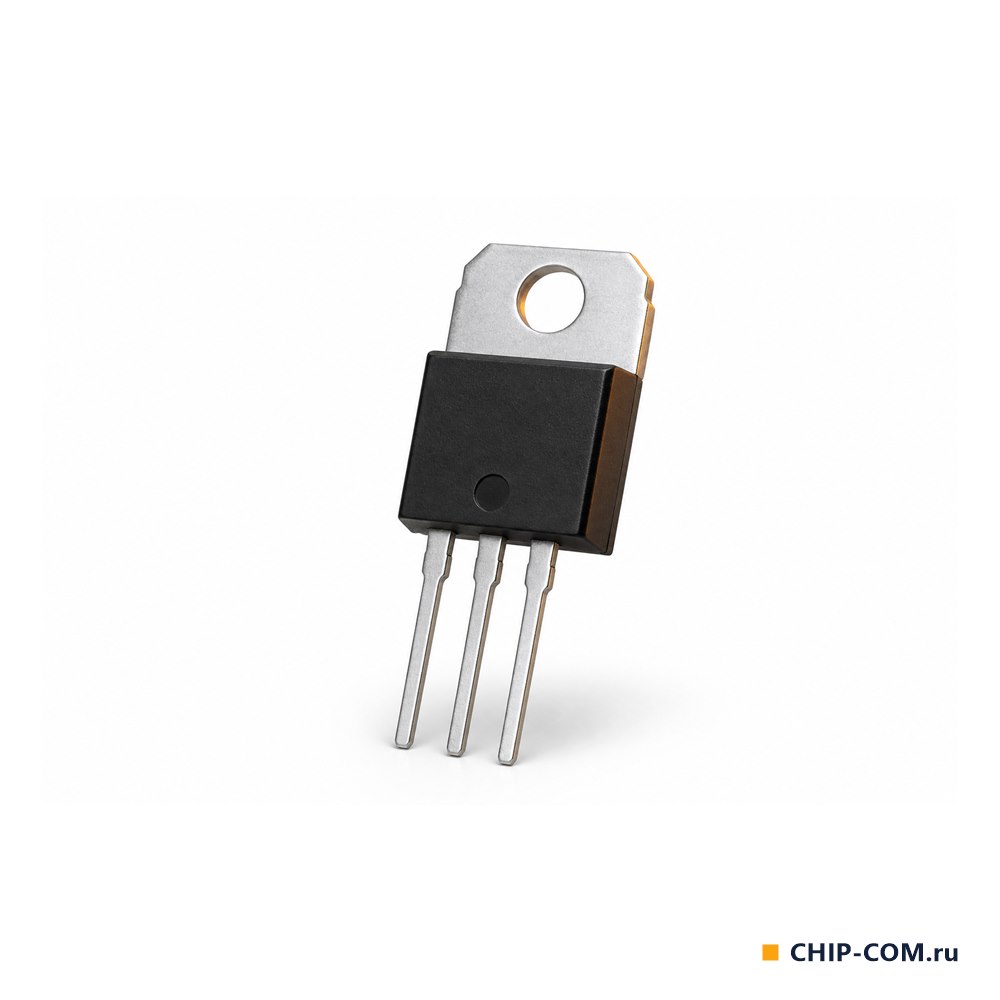

L7908CV — стабилизатор отрицательного напряжения −8 В серии L79 от STMicroelectronics в корпусе TO-220. Исполнение C: −7,7…−8,3 В при 25 °C (±4 %), −7,6…−8,4 В при входе от −11,5 до −23 В. Ток нагрузки до 1,5 А, максимальное входное напряжение −35 В.

• Падение напряжения вход-выход типично 1,1 В при 1 А.
• Ток короткого замыкания типично 1,5 А; ток потребления при 25 °C не более 3 мА.
• Подавление пульсаций типично 60 дБ (не хуже 54 дБ), дрейф выходного напряжения типично −0,6 мВ/°C.
• Защиты: тепловая, от короткого замыкания и по области безопасной работы выходного транзистора.

Напряжение 8 В есть и в положительной серии L78 (L7808C), поэтому пара подбирается для двухполярного питания с одинаковыми плечами.

Характеристики

Тип

Линейный стабилизатор, фиксированный

Корпус

TO-220

Полярность

Отрицательная

Выходной ток макс., А

1,5

Выходное напряжение, В

-8

Ток потребления макс., мА

3

Ток короткого замыкания, А

1,5 тип.

Входное напряжение макс., В

-35

Падение напряжения вход-выход, В

1,1 тип. (1 А)

Допуск выходного напряжения (25 °C)

±4 %

Вес

0,087 г
