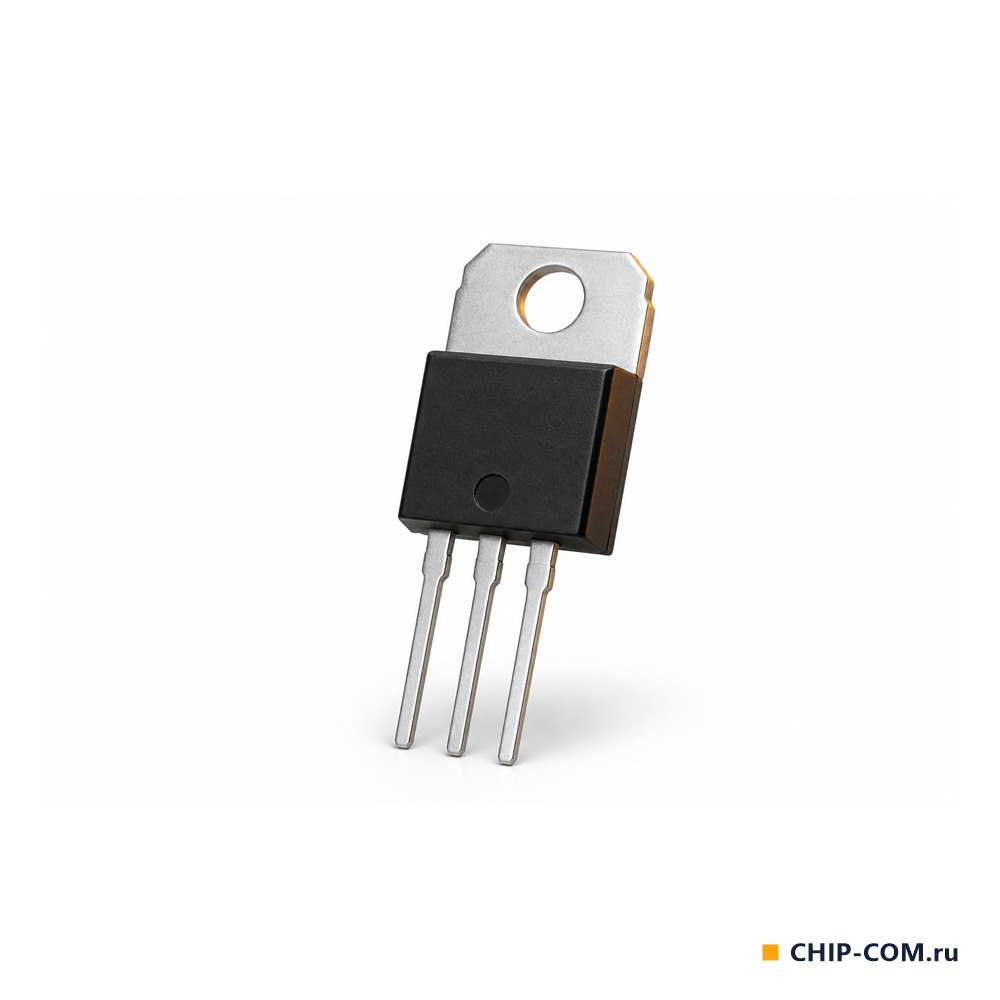

Линейный стабилизатор напряжения L7915CV STMicroelectronics

Описание

L7915CV — стабилизатор отрицательного напряжения −15 В из серии L79 (STMicroelectronics), корпус TO-220. Выход при 25 °C −14,4…−15,6 В (±4 %), во всём нормируемом диапазоне входов от −18,5 до −30 В — −14,3…−15,7 В. Ток нагрузки до 1,5 А, максимальное входное напряжение −35 В.

Из отрицательных ступеней серии у 15-вольтовой самый малый типичный ток короткого замыкания — 0,7 А (у 12-вольтовой 1,0 А, у 5-вольтовой 1,8 А). Падение напряжения вход-выход типично 1,1 В при токе 1 А, ток потребления при 25 °C не более 3 мА, дрейф выходного напряжения типично −0,9 мВ/°C. Подавление пульсаций типично 60 дБ.

Встроены защиты: тепловая, от короткого замыкания и по области безопасной работы. Служит отрицательным плечом двухполярного питания, где положительное плечо делает стабилизатор L7815 с тем же напряжением.

Характеристики

Тип

Линейный стабилизатор, фиксированный

Корпус

TO-220

Полярность

Отрицательная

Выходной ток макс., А

1,5

Выходное напряжение, В

-15

Ток потребления макс., мА

3

Ток короткого замыкания, А

0,7 тип.

Входное напряжение макс., В

-35

Падение напряжения вход-выход, В

1,1 тип. (1 А)

Допуск выходного напряжения (25 °C)

±4 %

Вес

0,090 г
